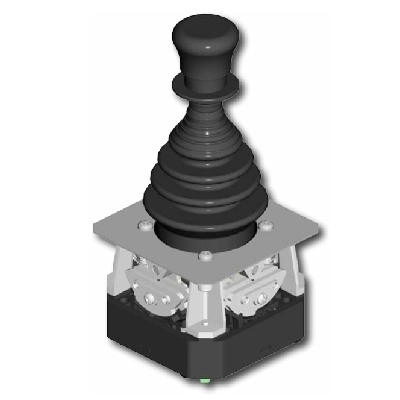

Manipulator ( Joystick ) ROMEO


Opis



Manipulator sterowniczy ROMEO przeznaczony jest do sterowania urządzeniami przemysłowymi poprzez elementy pośrednie takie
jak styczniki czy PLC. Manipulatory przeznaczone są do pracy w warunkach o średnimi natężeniu. Każdy manipulator może posiadać do 5 stopni

w każdym kierunku, oprócz styków manipulator może być wyposażony także w każdej osi po jednym potencjometrze. Standardowo manipulatory

ROMEO posiadają kulistą gałkę z blokadą mechaniczną oraz blokadą “0”, mogą być wyposażone w gałkę bez blokady.

Ruchy dźwigni mogą być skojarzone lub wzajemnie się wykluczające (praca krzyżowa).


Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Stopień ochrony

Waga
Pozycja robocza
Homologacje

2006/95/CE  2006/42/CE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-25oC/+70oC

IP00

~ 900 g

Dowolna

CE
Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy
Napięcie znamionowe
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

0,5 A

250 V

0,5*106 operacji

EN50013

zaciski śrubowe

CE - UL - (c)UL
Wymiary

Wykonania podstawowe
Liczba stopni

Liczba styków

 Ruch dźwigni

Kod


1 - 0

 2 W prostokącie

PF580C010002




1 - 1

 4 W prostokącie PF580L011002


2 - 0

 3 W prostokącie PF580C020002


2 - 2

 6 W prostokącie PF580L022002


3 - 0

 4 W prostokącie PF580C030002

3 - 1

 6 W prostokącie PF580L031002

3 - 2

 7 W prostokącie PF580L032002

3 - 3

 8 W prostokącie PF580L033002

4 - 0

 5 W prostokącie PF580C040002

4 - 1

 7 W prostokącie PF580L041002

4 - 2

 8 W prostokącie PF580L042002

4 - 3

 9 W prostokącie PF580L043002

4 - 4

 9 W prostokącie PF580L044002

5 - 0

 6 W prostokącie PF580C050002

5 - 1

8 W prostokącie PF580L051002

5 - 1

9 W prostokącie PF580L052002

5 - 3

 10 W prostokącie PF580L053002

5 - 4

 11 W prostokącie PF580L054002

5 - 5

 12 W prostokącie PF580L055002

Formularz dla niestandardowego manipulatora ROMEO
