Wkłady


Opis

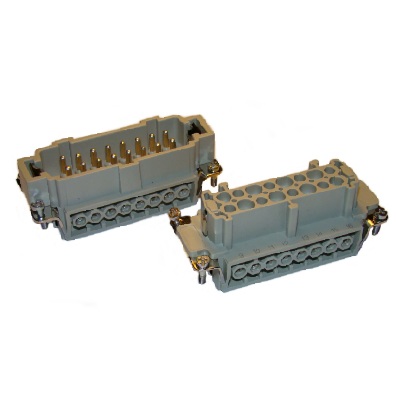

Wkłady złącz przemysłowych przeznaczone są do stosowania z obudowami wtyczek bądź gniazd.
Umożliwiają połączenia wykonywane we wszelkiego typu urządzeniach i maszynach. Dostępne są wkłady do przenoszenia sygnałów
sterowniczych, siłowych jak i mieszanych. Wkłady wykonane są z samogasnącego poliwęglanu odpornego na temperaturę otoczenia do 125OC

Ogólne parametry techniczne



Bezpieczeństwo elektryczne

Standardy

Maksymalne napięcie robocze            sterownicze

                                                                siłowe

Maksymalny prąd roboczy                 sterowniczy

                                                                siłowy

Częstotliwość pracy

Zakres temperatur

Liczba styków

Podłączenie

Montaż

Materiał wkładu

Pozycja robocza

Dopuszczenia

IEC 60664-1

IEC664/664A, DIN VDE 0110/01.89, DIN VDE 0627/06.86

500 V AC

690 V AC

16 A AC

100 A AC

50 Hz

-40oC/+125oC

6, 10, 16, 24, 32 (2x16), 48 (2 x 24)

Zaciski śrubowe (posrebrzana miedź)

Do gniazd i wtyk

Poliwęglan

Dowolna

CE, CSA, CCC, TUV

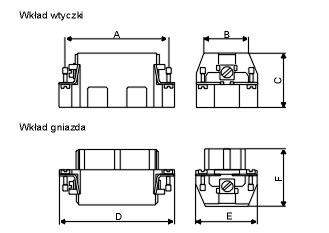

Wymiary




  Liczba
styków		 Wymiary [mm]
  A B C D E F
  6 44 27 33 51 34 35
  10 57 27 33 64  34 35
  16 77,5 27 33 84,5 34 35
  24 104 27 33 111 34 35
  32 Zawierają dwa wkłady 16 stykowe
  48 Zawierają dwa wkłady 24 stykowe

Wykonania podstawowe
Liczba styków Wkład gniazda (żeński) Wkład wtyki (męski)
6 HE-006-F HE-006-M
10 HE-010-F HE-010-M
16 HE-016-F HE-016-M
24 HE-024-F HE-024-M
32 HE-016-F (1-16) + (17-32) HE-024-M (1-16) + (17-32)
48 HE-024-F (1-24) + (25-48) HE-024-M (1-24) + (25-48)
