Gniazda


Opis

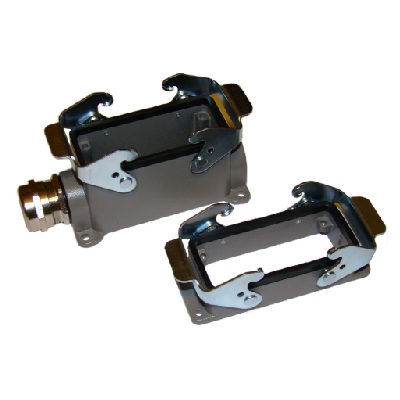

Złącza przemysłowe przeznaczone są do stosowania w połączeniach zarówno stałych jak i przełączanych. Dostępne są
w wykonaniach przelotowych oraz zamkniętych. Dzięki wielu wykonaniom
umożliwiają połączenia wykonywane we wszelkiego typu urządzeniach i maszynach.
Obudowy wykonywane są z odlewów aluminiowych pokrytych naniesioną proszkowo warstwą epoxy - poliestru.
Ogólne parametry techniczne



Bezpieczeństwo elektryczne

Standardy

Zakres temperatur

Stopień ochrony

Gniazda do wkładów

Montaż przewodu

Montaż

Materiał obudowy

Pozycja robocza

Dopuszczenia

IEC 60664-1

IEC664/664A, DIN VDE 0110/01.89, DIN VDE 0627/06.86

-40oC/+125oC

IP65

6, 10, 16, 24, 32 (2x16), 48 (2 x 24)

Dławik mosiężny samozaciskowy PG

Do podstawy

Stop aluminium, pokryty proszkowo epoxy - poliestrem RAL 7037

Dowolna

CE, CSA, CCC, TUV

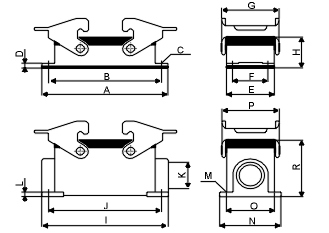

Wymiary




  Liczba Wymiary [mm]
  styków A B C D E F G H
  6* 80 70 4,4 5 43,5 32   28,5
  10 93 83 4,4 5 43 32 58 28,5
  16 113 103 4,4 5 43 32 58 28,5
  24 140 130 4,4 5 43 32 58 28,5
  32 124 110 5,5 11 90 65   39
  48*  165 148 6,4 11 96 70   70

  Liczba Wymiary [mm]
  styków I J K L M N O P R
  6*  82 70 PG16 4 5,5 52 40   51
  10  94 82 PG16 4 5,5 52 40 58 54
  16  117 105 PG21 4 5,5 57 45 58  56
  24 144 132 PG21 4 5,5 57 45 58 56
  32 125 112 PG29  6 5,5 87 67   90
  48* 141  111 PG29 12 6,4 120  106   99


* Układ jednoklamrowy



Wykonania podstawowe




  Liczba styków Przelotowe Zamknięte Pokrywa
  6 H6B-AG H6B-SGR-PG16 H6B-KDB
  10 H10B-AG H10B-SGR-PG16 H10B-KDB
  16 H16B-AG H16B-SGR-PG21 H16B-KDB
  24 H24B-AG H24B-SGR-PG21 H24B-KDB
  32 H32B-AG H32B-SGR-PG29 H32B-KDB
  48 H48B-AG H48B-SGR-PG29 H48B-AD
