Wyłącznik krańcowy wrzecionowy TOP


Opis

Wyłącznik krańcowy wrzecionowy TOP używany jest do kontroli położenia wszelkiego rodzaju maszyn przemysłowych, wszędzie tam,
gdzie zachodzi konieczność przeniesienia ruchu obrotowego. Wykonany ze stali nierdzewnej wałek wyłącznika o średnicy 12 mm
połączony jest z przekładnią maszyny i po odliczeniu odpowiedniej ilości obrotów wałka, krzywka wyłącznika wyłącza styk
elektryczny powodując np. zatrzymanie silnika we wcześniej zdefiniowanym położeniu. Wyłączniki wrzecionowe serii TOP
mogą posiadać 2, 4, 6, 8, 10 lub 12 styków. Standardowo dostępne są w przełożeniach od 1:1 do 1:450, możliwe jest jednak
wykonanie wyłącznika w zakresie przełożeń od 1:1 do 1:9400. Wyłącznik TOP może być wyposażony w 6 rodzajów krzywek,
a każda z nich może być precyzyjnie ustawiona przy pomocą śrub regulacyjnych, oprócz krzywek wewnątrz wyłącznika można
zastosować potencjometr lub enkoder. Standardowo wyłącznik wrzecionowy TOP wyposażony jest w krzywki PRSL7124PI.
Obudowa wyłącznika wykonana jest z odlewu aluminiowego pokrytego 20 mikronową warstwą niklu.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami
Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Stopień ochrony
Ochrona przed porażeniem
Mocowanie kabla
Pozycja robocza
Homologacje

2006/95/CE  2006/42/CE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

-40oC/+80oC

-40oC/+80oC

IP65

Klasa I

2 dławiki kablowe M20

Dowolna

CE
Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

2A AC, 0,6A DC

6 A

125V AC, 60 V DC

250 V~

1,5*106 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

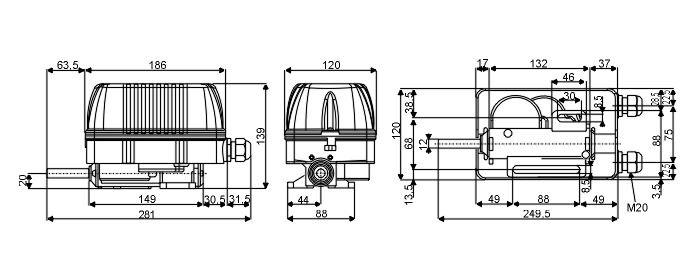

Wymiary

Dostępne krzywki

Sprzęgła

Wykonania standardowe

  Przełożenie 2 styki 4 styki 6 styków 8 styków 10 styków 12 styków

  1:1 PFD9067A 0001 001 PFD9067A 0001 002 PFD9067A 0001 003 PFD9067A 0001 004 PFD9067A 0001 005 PFD9067A 0001 006
  1:5 PFD9067A 0005 001 PFD9067A 0005 002 PFD9067A 0005 003 PFD9067A 0005 004 PFD9067A 0005 005 PFD9067A 0005 006
  1:10 PFD9067A 0010 001 PFD9067A 0010 002 PFD9067A 0010 003 PFD9067A 0010 004 PFD9067A 0010 005 PFD9067A 0010 006
  1:15 PFD9067A 0015 001 PFD9067A 0015 002 PFD9067A 0015 003 PFD9067A 0015 004 PFD9067A 0015 005 PFD9067A 0015 006
  1:20 PFD9067A 0020 001 PFD9067A 0020 002 PFD9067A 0020 003 PFD9067A 0020 004 PFD9067A 0020 005 PFD9067A 0020 006
  1:25 PFD9067A 0025 001 PFD9067A 0025 002 PFD9067A 0025 003 PFD9067A 0025 004 PFD9067A 0025 005 PFD9067A 0025 006
  1:50 PFD9067A 0050 001 PFD9067A 0050 002 PFD9067A 0050 003 PFD9067A 0050 004 PFD9067A 0050 005 PFD9067A 0050 006
  1:75 PFD9067A 0075 001 PFD9067A 0075 002 PFD9067A 0075 003 PFD9067A 0075 004 PFD9067A 0075 005 PFD9067A 0075 006
  1:100 PFD9067A 0100 001 PFD9067A 0100 002 PFD9067A 0100 003 PFD9067A 0100 004 PFD9067A 0100 005 PFD9067A 0100 006
  1:150 PFD9067A 0150 001 PFD9067A 0150 002 PFD9067A 0150 003 PFD9067A 0150 004 PFD9067A 0150 005 PFD9067A 0150 006
  1:200 PFD9067A 0200 001 PFD9067A 0200 002 PFD9067A 0200 003 PFD9067A 0200 004 PFD9067A 0200 005 PFD9067A 0200 006
  1:250 PFD9067A 0250 001 PFD9067A 0250 002 PFD9067A 0250 003 PFD9067A 0250 004 PFD9067A 0250 005 PFD9067A 0250 006
  1:300 PFD9067A 0300 001 PFD9067A 0300 002 PFD9067A 0300 003 PFD9067A 0300 004 PFD9067A 0300 005 PFD9067A 0300 006
  1:450 PFD9067A 0450 001 PFD9067A 0450 002 PFD9067A 0450 003 PFD9067A 0450 004 PFD9067A 0450 005 PFD9067A 0450 006
