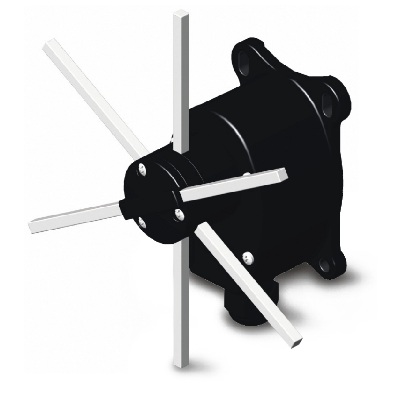

Wyłącznik krzyżowy TANGO



Opis

Wyłącznik krzyżowy TANGO służy do kontroli położenia wszelkiego rodzaju maszyn przemysłowych, poruszających się po torze
prostym np. suwnica czy wciągnik z prędkością nie większą niż 3 m/s. Posiada on trzy aluminiowe pręty złożone ze sobą pod
kątem 60o, które po najechaniu na krzywkę, obracając się, przełączają głowicę, która to przełącza styki. Wyłącznik krzyżowy
TANGO posiada 2 lub 4 styki (NC) i dostępny jest w wykonaniach z różnymi programami łączeń. Może on pracować w 5
ustalonych pozycjach (głowica z blokadą)

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Materiał obudowy

Stopień ochrony

Mocowanie przewodu

Waga
Pozycja robocza

Częstotliwość pracy
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-25oC/+70oC

Tworzywo sztuczne

IP65

Dławik PG13,5

~ 300 g

Dowolna

Maksymalnie 3600 operacji na godzinę

CE

Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3 A

250 V

300 V~

1*106 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

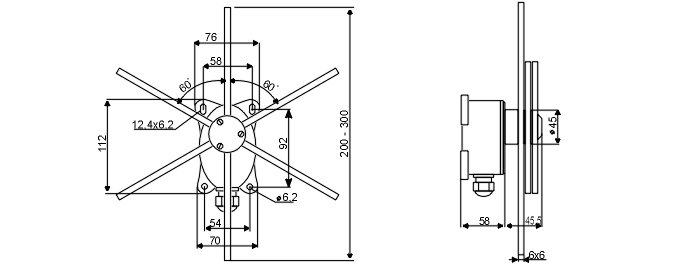

Wymiary

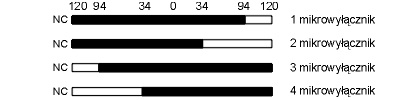

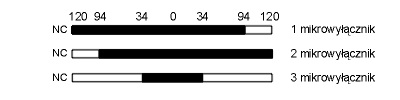

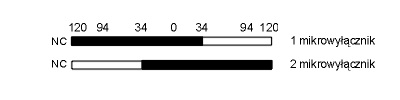

Programy łączeń

Kod

 Ilość styków Długość prętów



  PF48020001 2 300 mm





  PF48030001 3 300 mm





  PF48040001 4 300 mm
