Szynoprzewody ISOL-CAR92


Opis

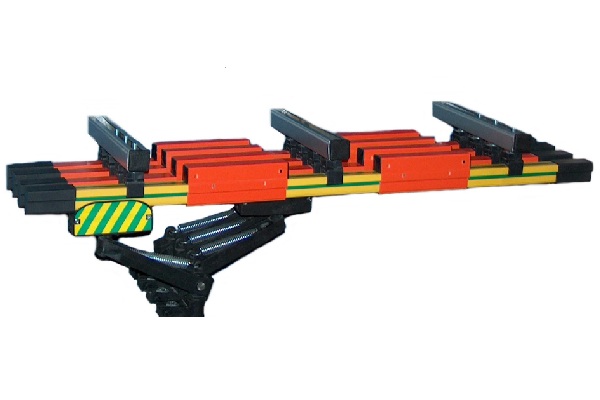

Szynoprzewód ISOL-CAR92 składa się z jednofazowych izolowanych szyn. Służy do zasilania suwnic i innych maszyn
ruchomych o obciążeniu ciągłym do 500 A. Dostępne są również specjalne wykonania dla obciążeń ciągłych do 800 A.
Szynoprzewody ISOL-CAR92 mogą pracować zarówno w pozycji pionowej jak i poziomej. Pojedyncze szyny dostarczane są
w odcinkach 4,5 metrowych.

Ogólne parametry techniczne



Zgodność ze standardami

Napięcie pracy

Częstotliwość pracy

Maksymalna prędkość jazdy odbieraków

Temperatura pracy przy obciążeniu nominalnym

Stopień ochrony

Odległość między przewodnikami       110 A - 200 A

                                                        350 A - 500 A

Odległość pomiędzy wspornikami

Dopuszczenia

EN 60529    EN 60695-1   IEC 60439/2

600 V ~

50 - 60 Hz

200 m/min

-30oC/+60oC

IP23

50 mm

70 mm

1,5 m maksymalnie

CE, CSQ
Parametry techniczne przewodnika


Prąd

[A]

ciągły      50%

 Materiał przewodnika

Przekrój

 [mm2]

Rezystancja

przy 20oC

[Ω/m * 10-4]

Impedancja

przy 50 Hz

[Ω/m* 10-4]


  110 160 Fe 90 18,90 18,95
  200 300 Cu 54 3,30 3,57
  350 500 Cu 100 1,78 2,35
  500 700 Cu 170 1,05 1,82

Formularz



W przypadku zainteresowania szynoprzewodami ISOL-CAR92 proszę o wypełnienie i przesłanie poniższego formularza


 Formularz doboru szynoprzewodów
