Szynoprzewody ATOLLO 70 - 200 A



Opis

Szynoprzewody ATOLLO® służą do zasilania maszyn ruchomych o mocy do 100 kW. Dostępne są w dwóch
wykonaniach M (
Montowane), gdzie taśma miedziana jest wsunięta do profilu PCV na etapie fabrycznym oraz
NM (
Nie Montowane), gdzie klient otrzymuje puste profile PCV oraz taśmę miedzianą zwiniętą w rolki, którą po
powieszeniu profili wprowadza do środka za pomocą specjalnego przyrządu. Wersja NM nie jest dostępna dla
szynoprzewodu 200 A. Szynoprzewody ATOLLO
® dostępne są dla czterech zakresów prądowych 70 A, 100 A, 140 A oraz 200 A.
Profile PCV dostarczane są w odcinkach 2 i 4 metrowych. Wymiary profilu to 60 x 80 mm.

Cechy, zalety i korzyści z używania szynoprzewodów ATOLLO®



Izolowane szynoprzewody ATOLLO®  stanowią optymalne rozwiązanie w zakresie zasilania suwnic, wciągników, dźwigów towarowych jak i osobowych,

zautomatyzowanych magazynów oraz innych maszyn mobilnych. Są one opatentowane i zgodne ze standardami CE oraz certyfikowane przez LOVAG.

Izolowane szynoprzewody ATOLLO® różnią się od innych systemów zasilania dzięki swoim cechom i zaletom:

- Wysokie bezpieczeństwo: zgodnie z najbardziej rygorystycznymi międzynarodowymi normami bezpieczeństwa w zakresie systemów zasilania:

gwarantuje to ochronę przed przypadkowym kontaktem z przewodnikiem. Ponadto, przewód uziemiający został oznaczony odpowiednim symbolem,

drukowanym na profilu PVC szynoprzewodu;

- Wysoka wytrzymałość: profil PCV i wszystkie elementy systemu szynoprzewodów są kompaktowe, wytrzymałe i odporne na korozję;

- Wszechstronny: nadają się do torów prostych oraz także krzywych. Są idealne dla wszystkich aplikacji zarówno wewnętrznych jaki zewnętrznych;

- Szybka i łatwa instalacja: dzięki projektowi i rozwojowi wszystkich elementów (łączniki, elementy sekcyjne, punkty inspekcyjne, wieszaki, itd..) zapewniony

 jest szybki i łatwy montaż, nawet w ciężkich warunkach;

- Bezobsługowość: dzięki wnikliwej analizie wszystkich komponentów, utrzymanie szynoprzewodu nadzwyczajnie się zmniejsza;

- Zróżnicowana liczba przewodników: dostępne są w wykonaniach do 5 miedzianych przewodników



Ogólne parametry techniczne



Zgodność ze standardami

Napięcie pracy

Częstotliwość pracy

Napięcie probiercze izolacji

Prędkość jazdy odbieraków               maksymalna

                                                           testowana

Temperatura                                przechowywania

                       pracy przy obciążeniu nominalnym

                                     maksymalna profilu PCV

Krótkotrwały prąd zwarciowy dla odbieraka     35 A

                                                                   70 A

Stopień ochrony                   bez warg ochronnych

                                         z wargami ochronnymi

Standard samogaszenia materiału          profil PCV

                                         pozostałe komponenty

Odległość pomiędzy wspornikami

Dopuszczenia

EN 60529    EN 60695-1   IEC 60439/2

600 V ~

50 - 60 Hz

3750 V

250 m/min

180 m/min

-30oC/+60oC
-30oC/+40oC

+60oC

800 A / 1 s

2000 A / 1 s

IP13

IP23

850oC

650oC

2 m maksymalnie

CE, CSQ

Parametry techniczne przewodnika miedzianego


Prąd

[A]

Przekrój

 [mm2]

Rezystancja przy 20oC

[Ω/m * 10-4]

Impedancja przy 50 Hz

[Ω/m * 10-4]


  70 16 11,16 11,25
  100 24 7,44 7,57
  140 32 5,58 5,72
  200 48 3,72 4

Dostępność wykonań szynoprzewodów ATOLLO®
Prąd Wykonanie NM (taśma miedziana do wciągania) Wykonanie M (taśma miedziana wciągnięta fabrycznie)

ATOLLO®  70 - 100 - 140 A

ATOLLO®  200 A

 -----

Elementy składowe
1

Odcinek linii

Wykonanie NM

Taśma miedziana, cięta jest na żądaną długość i wciągana do wewnątrz obudowy (profilu PCV) po jego zawieszeniu.

W ten sposób, zachowana jest ciągłość przewodnika, przy znacznym zmniejszeniu czasu montażu. Ta wersja gwarantuje

minimalny spadek napięcia, jak również zmniejszenie zużycia się szczotek miedzianych. Wewnątrz obudowy

 przewidziano zabezpieczenie w postaci pióra w celu uniknięcia nieodpowiedniego wstawienia odbieraka prądowego.

 Długość [m] Liczba taśm Kod
70 A 100 A 140 A
4 4 03.03244.91  03.03244.92 03.03244.93
5 03.03245.91  03.03245.92 03.03245.93
2 4 03.03224.91  03.03224.92 03.03224.93
5 03.03225.91  03.03225.92 03.03225.93
2

Odcinek linii

Wykonanie M

Taśma miedziana jest już wprowadzona do profilu, wewnątrz odpowiednich miejsc. W celu ułatwienia montażu,

taśma na końcach została wygięta i gotowa do współpracy z odpowiednimi zaciskami. Wewnątrz obudowy,

przewidziano zabezpieczenie w postaci pióra w celu uniknięcia nieodpowiedniego wstawienia odbieraka prądowego.


   Długość [m] Liczba taśm Kod
  70 A 100 A 140 A 200 A
  4 4 03.03004.91 03.03004.92 03.03004.93 03.03004.94
  5 03.03005.91 03.03005.92 03.03005.93 03.03005.94
  2 4 03.03044.91 03.03044.92 03.03044.93 03.03044.94
  5 03.03045.91 03.03045.92 03.03045.93 03.03045.94

3

Łącznik

Wykonanie NM

Służy do połączenia dwóch odcinków profilu PCV. Sposób rozłączania jest bardzo prosty i może być przeprowadzona

bez śrub, jest on wyposażony w 4 zatrzaski, które gwarantują bezpieczne montaż na profilu PCV


  Kod: 03.08014.91NS

4 Łącznik z wieszakiem

Wykonanie NM

Służy do połączenia dwóch odcinków profilu PCV i zamocowania do wspornika,

 aby zapewnić prawidłowe działanie elementu kompensacyjnego.


  Kod: 03.08014.93NS

5 Łącznik

Wykonanie NM

Służy do połączenia dwóch odcinków profili PCV. Stosuje się do w przypadkach przedłużenia istniejących linii

lub do bardzo długich linii, gdzie przewodnik nie może być wprowadzony za jednym razem. Mocowania łącznika

zrealizowane jest za pomocą 2 śrub i nakrętek M6.


  Kod: 03.08012.90NN

6 Łącznik

Wykonanie M

Służy do połączenia dwóch odcinków profili PCV z zamontowaną taśmą miedzianą.

Mocowania łącznika zrealizowane jest za pomocą 2 śrub i nakrętek M6.


  Kod: 03.08012.90NM

7 Zacisk łączący

Wykonanie NM

Służy do połączenia dwóch odcinków przewodnika. Stosuje się do w przypadkach przedłużenia istniejących linii

lub do bardzo długich linii, gdzie przewodnik nie może być wprowadzony za jednym razem.


  Kod: 03.08013.90N

8 Zacisk łączący

Wykonanie M

Jest konieczny do połączenia przewodników dla linii typu M (taśma miedziana zamontowana).

 Jest on montowany na miedzi już przygotowanej do montażu


  Kod: 03.08013.90LM

9 Zacisk łączący i zasilający dla linii 200 A

Wykonanie M

Służy do podłączania przewodu (o przekroju max 50 mm2) do przewodnika,

wewnątrz zasilania środkowego o kodzie 03.08017.99


  Kod: 03.08039.90

10 Wieszak ślizgowy

Wykonanie NM

Wykonanie M

Niezbędne do zawieszenia profilu PCV do konsoli wsporczej. Pozwala na swobodne przesuwanie się profilu PCV

w związku z rozszerzalnością temperaturową. Odległość między 2 wieszakami nie powinna być większa niż max 2 m


  Kod: 03.08018.91N

11 Wieszak stały

Wykonanie NM

Wykonanie M

Blokuje profil PCV za pomocą 2 bocznych śrub i służy do uzyskania punktu stałego, aby

zapewnić równomierną pracę elementu kompensacyjnego.


  Kod: 03.08018.91N

12 Zasilanie końcowe Wykonanie NM Wykonanie M

Montuje się je na końcu linii. Odkręcana pokrywa pozwala na łatwe przyłączenie


  Kod: 03.08016.90

13 Zasilanie środkowe Wykonanie NM Wykonanie M
Montuje się je w środku linii, zastępując jeden z łączników.
  Kod: Prąd linii:
  03.08017.91N 70 A
  03.08017.92N 100 A
  03.08017.93N 140 A

14 Zasilanie środkowe dla linii 200 A Wykonanie M
Montuje się je w środku linii, zastępując jeden z łączników.

  Kod: 03.08017.99

15 Zaślepka końcowa Wykonanie NM Wykonanie M
Montuje się ją na końcu linii w celu jej zamknięcia

  Kod: 03.08023.90

16 Wargi ochronne Wykonanie NM Wykonanie M

Dwie elastyczne taśmy wprowadza się je do dwóch otworów w dolnej części profilu.

Zwiększają stopień ochrony linii z IP13 na IP23


  Kod: 03.08007.90N

17   Element kompensacyjny Wykonanie NM

Używany w przypadku linii szczególnie długich, do kompensacji rozszerzalności

temperaturowej profilu i przewodnika miedzianego. Montowany jest pomiędzy 2 wieszaki stałe,

należy przewidzieć dodatkowy wspornik


  Kod: 03.03029.90

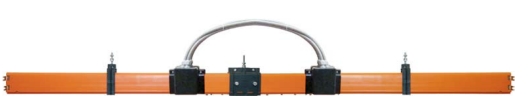

18   Element kompensacyjny Wykonanie M

Używany w przypadku linii szczególnie długich, do kompensacji rozszerzalności

temperaturowej profilu i przewodnika miedzianego. Montowany jest pomiędzy 2 wieszaki stałe,

należy przewidzieć 3 dodatkowe wsporniki


  Kod: 03.54415.00

19 Element inspekcyjny Wykonanie NM

Zawiera usuwaną część obudowy profilu PCV, przez co pozwala na kontrolę i ewentualną wymianą odbieraka prądowego.

W przypadku instalacji, należy przewidzieć 2 dodatkowe wsporniki


  Kod: 03.03022.90

20 Element sekcyjny Wykonanie NM Wykonanie M

Służy do podziału linii na sekcje, w celu stworzenia wydzielonej, izolowanej strefy remontowej

  Kod: 03.03021.90

21
Element wprowadzający
Wykonanie NM Wykonanie M

Służy do łatwego wprowadzania odbieraka prądowego w przypadku linii przerywanej,

np. przez bramę lub śluzę

  Kod: 03.08031.90NH5P

22
Element kalibrujący
Wykonanie NM Wykonanie M



Wprowadzany podczas montażu pomiędzy profile PCV zapewnia doskonałe przyleganie

łączników podczas montażu i optymalizuje poruszanie się odbieraków prądowych


  Kod:

5.090301.06



23 Odbierak prądowy 35 A Wykonanie NM

Obudowa odbieraka jest całkowicie izolowana, zawiera miedziano-grafitowe szczotki.

Wyposażony jest w 5 m przewód i uchwyt do ramienia prowadzącego (nie zawiera ramienia prowadzącego).

 W przypadku konieczności zastosowania prądu większego niż 35 A, łączy się równolegle 2 lub więcej odbieraki

  Kod Prąd Liczba szczotek
  03.08024.92NC 35 A 4
  03.08024.93NC 5

24
Odbierak prądowy 35 A
Wykonanie M

Obudowa odbieraka zawiera miedziano-grafitowe szczotki.

Wyposażony jest w 5 m przewód, nie zawiera uchwytu do ramienia prowadzącego jak i ramienia prowadzącego.

 W przypadku konieczności zastosowania prądu większego niż 35 A, łączy się równolegle 2 lub więcej odbieraki

  Kod Prąd Liczba szczotek
  03.08024.92C5 35 A 4
  03.08024.93C5 5

25
Odbierak prądowy 70 A
Wykonanie NM Wykonanie M

Obudowa odbieraka zawiera miedziano-grafitowe szczotki.

Wyposażony jest w 5 m przewód, nie zawiera uchwytu do ramienia prowadzącego jak i ramienia prowadzącego.

 W przypadku konieczności zastosowania prądu większego niż 70 A, łączy się równolegle 2 lub więcej odbieraki

  Kod Prąd Liczba szczotek
  03.08034.92C5 35 A 4
  03.08034.93C5 5

26 Odbierak prądowy 70 A (2 x 35 A) Wykonanie NM

Odbierak skomponowany z dwóch pojedynczych odbieraków 35 A, połączonych ze sobą ramieniem,

oraz z zabudowaną skrzynką łączącą. Nie zawiera ramienia prowadzącego.

  Kod Prąd Liczba szczotek
  03.08027.94N 2 x 35 A 4
  03.08027.95N 5

27
Odbierak prądowy 70 A (2 x 35 A)
Wykonanie M

Odbierak skomponowany z dwóch pojedynczych odbieraków 35 A, połączonych ze sobą ramieniem,

oraz z zabudowaną skrzynką łączącą. Nie zawiera ramienia prowadzącego.

  Kod Prąd Liczba szczotek
  03.08027.94 2 x 35 A 4
  03.08027.95 5

28
Odbierak prądowy 140 A (2 x 70 A)
Wykonanie NM Wykonanie M

Odbierak skomponowany z dwóch pojedynczych odbieraków 70 A, połączonych ze sobą ramieniem,

oraz z zabudowaną skrzynką łączącą. Nie zawiera ramienia prowadzącego.

  Kod Prąd Liczba szczotek
  03.08041.94 2 x 70 A 4
  03.08041.95 5

29
Odbierak prądowy 35 A do torów giętych
Wykonanie NM
Wykonanie M

Obudowa odbieraka zawiera miedziano-grafitowe szczotki.

Wyposażony jest w 2 m przewód, nie zawiera uchwytu do ramienia prowadzącego jak i ramienia prowadzącego.

 W przypadku konieczności zastosowania prądu większego niż 35 A, łączy się równolegle 2 lub więcej odbieraki


  Kod: 03.08024.97C

30 Uchwyt ramienia prowadzącego Wykonanie NM Wykonanie M

Montuje się go do odbieraka prądowego, współpracuje z ramieniem prowadzącym

  Dla odbieraków Rozstaw otworów Kod:


03.08024.97C,

03.08024.92C5 - 93C5

03.08027.94 - 95

90 mm 03.04019.90
  03.08024.92NC - 93NC 112 mm 03.04019.91
  03.08034.92C5 - 93C5 112 mm 03.08025.91

31 Ramię prowadzące Wykonanie NM Wykonanie M

 Montuje się go do maszyny i służy do prowadzenia odbieraka prądowego wzdłuż szynoprzewodu



Dla odbieraków

Szerokość

Kod:




03.08024.97C,

03.08024.92C5 - 93C5

140 mm

03.08026.90




03.08024.92NC - 93NC

03.08034.92C5 - 93C5

160 mm

03.08026.91




03.08027.94N - 95N, 03.08027.94 - 95,

03.08041.94 - 95

70 mm

03.08028.90



32 Element ustalający do ramienia prowadzącego Wykonanie NM Wykonanie M

Służy do zamocowania odbieraka prądowego i pozwala na jego łagodne wprowadzanie do szynoprzewodu poprzez

element wprowadzający 03.08031.90NH5P. Używany w przypadku linii przerywanej, np. przez bramę lub śluzę


  Kod: 03.08020.90


 Części zamienne i akcesoria

33 Płyta do rozwijania taśmy miedzianej Wykonanie NM

Trzymany na wsporniku na tym samym poziomie co profil PCV, pozwala w łatwy sposób na rozwijanie

taśmy miedzianej i wprowadzanie jej do profilu PCV w odpowiednie miejsca. Lekka i łatwa w użyciu.


  Kod: 03.08033.90

34 Wózek do wciągania taśmy miedzianej Wykonanie NM

Służy do wprowadzania w łatwy sposób taśmy miedzianej do profilu PCV.

Do wózka mocuje się linkę stalową (nie dołączona), za pomocą której ciągnąć wózek

z poziomu roboczego wsuwa się taśmę.


  Kod: 03.08030.90N

35 Wózek do wciągania warg ochronnych Wykonanie NM Wykonanie M

Służy do wprowadzania w łatwy sposób warg ochronnych do odpowiednio ukształtowanych miejsc,

 w dolnej części profilu PCV. Do wózka mocuje się linkę stalową (nie dołączona), za pomocą

której ciągnąć wózek z poziomu roboczego wsuwa się wargi ochronne.


  Kod: 03.08008.90N

36   Szczotka do odbieraka prądowego 35 A Wykonanie NM
Miedziano - grafitowa szczotka służąca do odbioru prądu z taśmy miedzianej


Dla odbieraków

Prąd

Kod:




03.08024.92NC - 93NC

03.08027.94N - 95N

35 A 03.08056.90

37   Szczotka do odbieraka prądowego 35 A Wykonanie M
Miedziano - grafitowa szczotka służąca do odbioru prądu z taśmy miedzianej


Dla odbieraków

Prąd

Kod:




03.08024.97C,

03.08024.92C5 - 93C5,

03.08027.94 - 95

35 A 03.08036.90S

38   Szczotka do odbieraka prądowego 70 A Wykonanie NM Wykonanie M
Miedziano - grafitowa szczotka służąca do odbioru prądu z taśmy miedzianej


Dla odbieraków

Prąd

Kod:




03.08034.92C5 - 93C5,

03.08041.94 - 95

70 A

03.08036.91




Formularz



W przypadku zainteresowania szynoprzewodami ATOLLO proszę o wypełnienie i przesłanie poniższego formularza


 Formularz doboru szynoprzewodów
