Sterowanie radiowe SAGA1 - V6



Opis

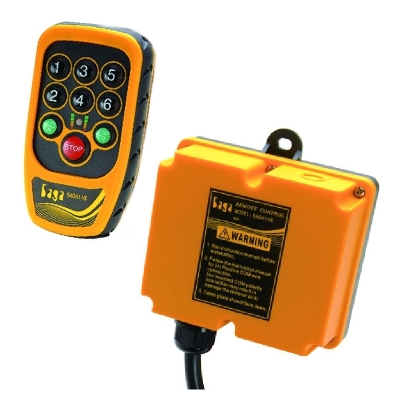

Sterowanie radiowe SAGA1-V6 posiada cztery jednostopniowe przyciski funkcyjne oraz przycisk START i STOP. Odbiornik może
być zasilany napięciem zmiennym jak i stałym. Dzięki małym rozmiarom zarówno nadajnika oraz odbiornika znakomicie nadaje
się do pracy na samochodach osobowych oraz ciężarowych do wszelkiego rodzaju wciągarek, wyciągarek czy innego osprzętu.
Odbiornik do konstrukcji montowany jest poprzez cztery gumowe amortyzatory, dzięki czemu może pracować w warunkach,
w których występują zwiększone wibracje. Odbiornik dostarczany jest razem z okablowaniem, przez co jego montaż ograniczony
jest do minimum.

Ogólne parametry techniczne



Certyfikaty
Częstotliwość

Temperatura pracy

Stopień ochrony

Obudowa

Wytrzymałość przekaźników

Kodowanie
Kod Hamminga

Wytrzymałość statyczna

Zasięg

Pozycja robocza

CE

Pasmo ISM (433,050 - 434,790 MHz)

-45oC / +85oC

IP65

Kompozyt włókna szklanego oraz tworzywa sztucznego

20 A DC

32 bitowe

> 4
> 15 kV

do 100 m

Dowolna

Parametry techniczne nadajnika


Waga

Zasilanie

Moc wyjściowa

Pobór prądu podczas                                    pracy

                                                             czuwania

Modulacja

Sterowanie częstotliwością

Wskaźnik niskiego napięcia

Detekcja sklejenia klawiszy

Odporny na wstrząsy

135 g bez akumulatorów

2 x akumulator AA

< 4 mW

~10 mA

< 1μA

FM

Kwarc







Parametry techniczne odbiornika


Waga

Zasilanie



Czułość

Mocowanie kabla

Odporny na wstrząsy

Detekcja sklejenia przekaźników

1100 g bez kabla

(~) AC 24/48V, 48/110V, 48/220 V, 110/220V, 220/380V

(=) DC 12/24 V

105 dBm

Dławik M20



    Czerwony - standardowe napięcie zasilania

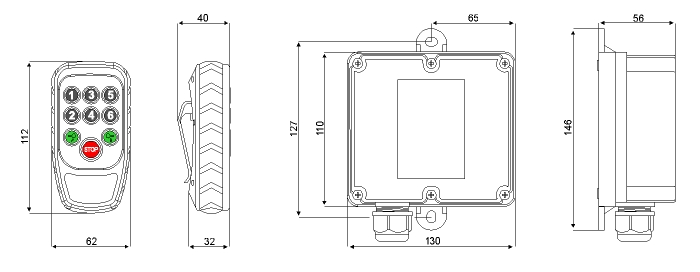

Wymiary

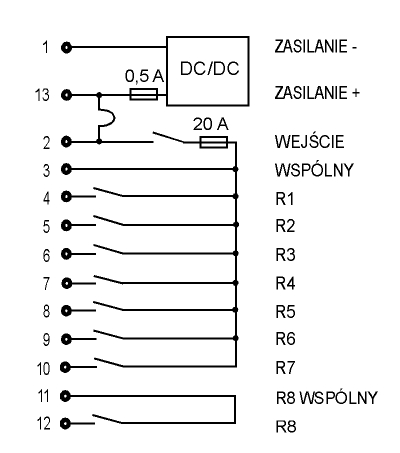

Schemat połączeń wewnętrznych
