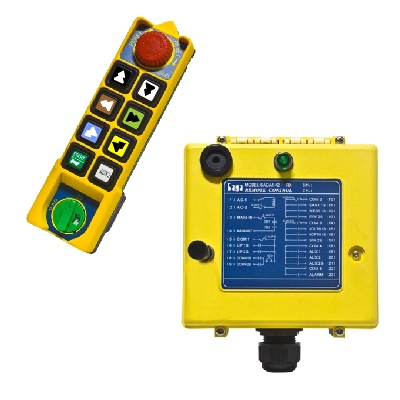

Sterowanie radiowe SAGA1 - K2



Opis

Sterowanie radiowe SAGA1-K2 posiada sześć dwustopniowych przycisków funkcyjnych sprzężonych ze sobą parami, przycisk
START / Dzwonek, jeden dodatkowy przycisk, przycisk bezpieczeństwa STOP (grzybek) i wyłącznik kluczykowy. Odbiornik
posiada po trzy przekaźniki dla mechanizmów jazdy suwnicy oraz jazdy wciągnika, w układzie KIERUNEK A, KIERUNEK B,
WSPÓLNA 2 PRĘDKOŚĆ, cztery przekaźniki dla mechanizmu podnoszenia w układzie KIERUNEK A, KIERUNEK A - 2 PRĘD.,
KIERUNEK B, KIERUNEK B - 2 PRĘD. oraz dwa przekaźnik dla przycisku dodatkowego. Sterowanie to nadaje się do sterowania
standardowymi suwnicami wyposażonymi w trzy mechanizmy podstawowe oraz w jedną funkcję dodatkową np. oświetlenie.
Odbiornik może być zasilany napięciem zmiennym o różnych wartościach. Odbiornik do konstrukcji montowany jest poprzez
gumowy amortyzator, dzięki czemu może pracować w warunkach, w których występują zwiększone wibracje.
Odbiornik dostarczany jest razem z okablowaniem, przez co jego montaż ograniczony jest do minimum.

Ogólne parametry techniczne



Certyfikaty
Częstotliwość

Temperatura pracy

Stopień ochrony

Obudowa

Wytrzymałość przekaźników



Kodowanie
Kod Hamminga

Wytrzymałość statyczna

Zasięg

Pozycja robocza

CE

Pasmo ISM (433,050 - 434,790 MHz)

-35oC / +70oC

IP65

Kompozyt włókna szklanego oraz tworzywa sztucznego

10 A / 250 V ~
15 A / 32 V =

32 bitowe

> 15 kV
> 4

do 100 m

Dowolna

Parametry techniczne nadajnika


Waga

Zasilanie

Moc wyjściowa

Pobór prądu podczas                                    pracy

                                                             czuwania

Modulacja

Sterowanie częstotliwością

Wskaźnik niskiego napięcia

Detekcja sklejenia klawiszy

Odporny na wstrząsy

280 g z akumulatorami

4 x akumulator AA

< 10 mW

~40 mA

< 1mA

FM

Głowica RF





Parametry techniczne odbiornika


Waga

Zasilanie

Czułość

Mocowanie kabla

Odporny na wstrząsy

Detekcja sklejenia przekaźników

1400 g bez kabla

(~) AC 24/48/110/230/400 V

105 dBm

Dławik M25





    Czerwony - standardowe napięcie zasilania

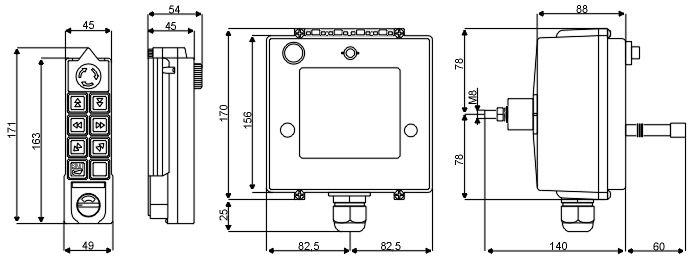

Wymiary



Akcesoria
Pokrowiec z tkaniny i folii Pokrowiec z gumy

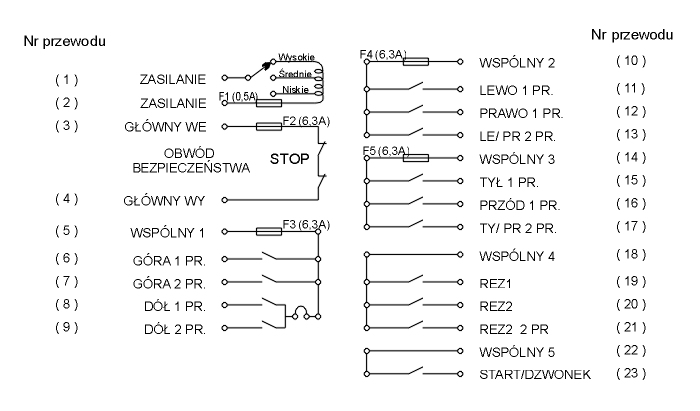

Schemat połączeń wewnętrznych
