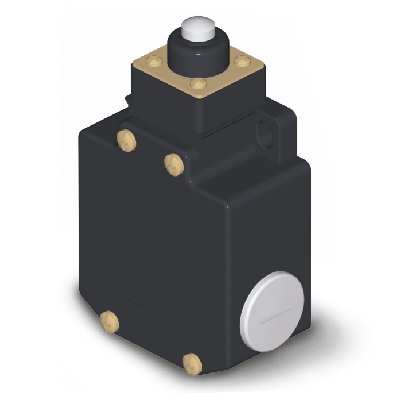

Wyłącznik krańcowy STD



Opis

Wyłącznik krańcowy STD to cała rodzina różnorodnych wyłączników krańcowych mających zastosowanie prawie we wszystkich
gałęziach przemysłu. Wyłącznik krańcowy STD składa się z korpusu wykonanego z tworzywa sztucznego zawierającego w sobie
1 lub 2 styki (NC/NO) oraz z głowicy wykonawczej. Głowica odpowiada za “odebranie” sygnału i przekazanie go do korpusu,
gdzie znajdują się styki.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Materiał obudowy

Stopień ochrony

Ochrona przed porażeniem

Mocowanie przewodu
Pozycja robocza

Częstotliwość pracy
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-25oC/+70oC

Tworzywo sztuczne

IP65

Klasa II

Dławik PG13,5

Dowolna

Maksymalnie 3600 operacji na godzinę

CE

Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3 A

10 A

250 V

690 V~

1*106 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

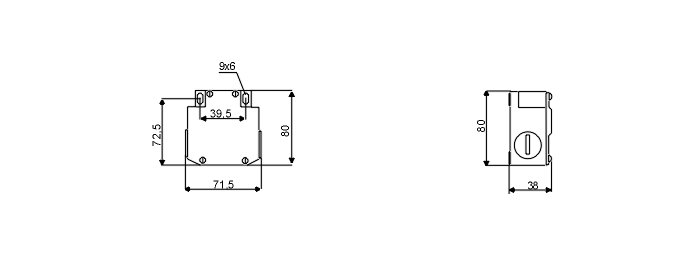

Wymiary

Wykonania głowic

Możliwe wykonania głowic

PF33770100 PF33771100 PF33772100
SWORZEŃ SWORZEŃ Z KULKĄ SWORZEŃ Z ROLKĄ
PF33773100 PF33774100 PF33775100
DŹWIGNIA ŚRODKOWA Z ROLKĄ DŹWIGNIA ŁAMANA Z ROLKĄ DRĄŻEK ELASTYCZNY
PF33776100 PF33777100 PF33780100
DRĄŻEK SPRĘŻYNOWY DRĄŻEK SPRĘŻYNOWY Z WAŁKIEM DŹWIGNIA STALOWA Z ROLKĄ
PF33782100 PF33783100 PF33784100
DŹWIGNIA BOCZNA Z ROLKĄ DŹWIGNIA NASTAWNA Z ROLKĄ NASTAWNY PRĘT STALOWY
PF33785100 PF33786100 PF33787100
BOCZNY DRĄŻEK SPRĘŻYNOWY BOCZNY DRĄŻEK Z WAŁKIEM DŹWIGNIA PODWÓJNA Z ROLKĄ
