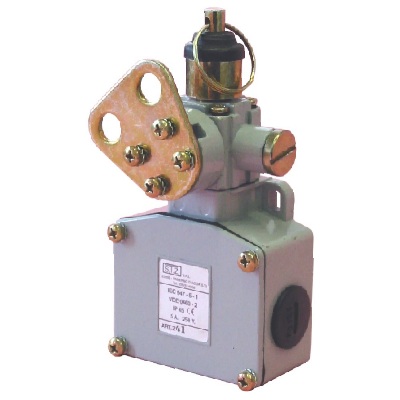

Wyłącznik krańcowy ROPE


Opis



Wyłącznik krańcowy serii ROPE przeznaczony jest do wyznaczania obszaru zabronionego. Do ruchomej głowicy mocuje się linkę,

 którą ogradza się niedostępny teren. Wejście w ten obszar powoduje pociągnięcie linki a zarazem zadziałanie wyłącznika.

Odblokowanie odbywa się poprzez wyciągnięcie pierścienia blokującego.


Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Materiał obudowy

Stopień ochrony

Ochrona przed porażeniem

Mocowanie przewodu
Pozycja robocza
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-20oC/+70oC

Aluminum

IP65

Klasa II

Dławik PG13,5

Dowolna

CE
Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 11

1,5 A

10 A

250 V

300 V~

1*107 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

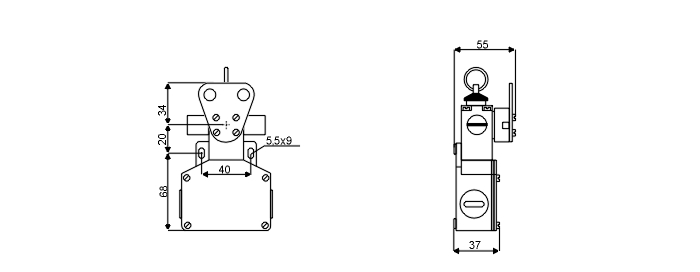

Wymiary

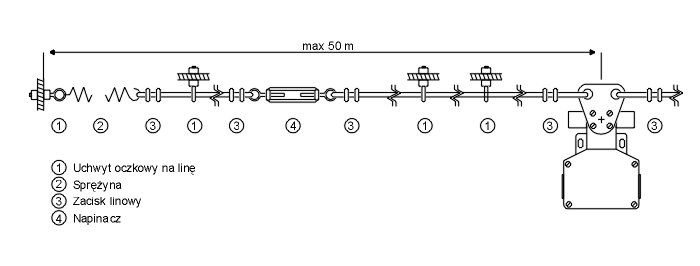

Zasada działania
Podczas normalnej pracy napięta linka ograniczająca strefę nie powoduje wychylenia się głowicy. W przypadku
przekroczenia dozwolonej strefy następuje pociągnięcie linki a co za tym idzie głowica obraca się powodując
rozłączenie maszyny. Głowica posiada blokadę umożliwiająca łatwe zidentyfikowanie wystąpienia przekroczenia
dozwolonej strefy. Zwolnienie blokady następuje po wyciągnięciu pierścienia.
