Pulpit ręczno - nożny


Opis

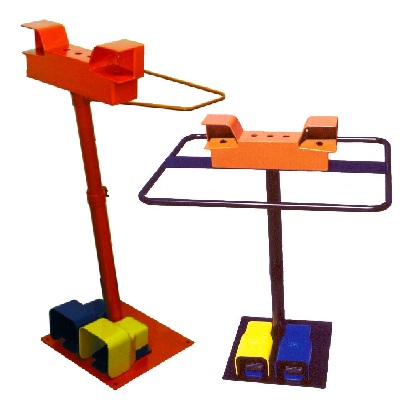

Pulpit ręczno - nożny jest urządzeniem sterowniczym przeznaczonym do użycia z wszelkiego rodzaju maszynami przemysłowym.
Składa się z aluminiowego pulpitu ręcznego oraz dwóch wyłączników nożnych. Pulpit dostępny jest w dwóch wykonaniach:
standardowym, gdzie pulpit ręczny osadzony jest na stałej podporze oraz regulowany, w którym to pulpit jest osadzony na
podporze o regulowanej wysokości. Dodatkowo każdy z pulpitów ręcznych posiada ramkę ochronną.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami
Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Materiał obudowy

Stopień ochrony

Ochrona przed porażeniem

Mocowanie przewodu

Pozycja robocza
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

-40oC/+70oC

-25oC/+70oC

Tworzywo sztuczne

IP53

Klasa I

Dławik PG13,5

Pozioma

CE
Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3 A

10 A

250 V

300 V~

1*107 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

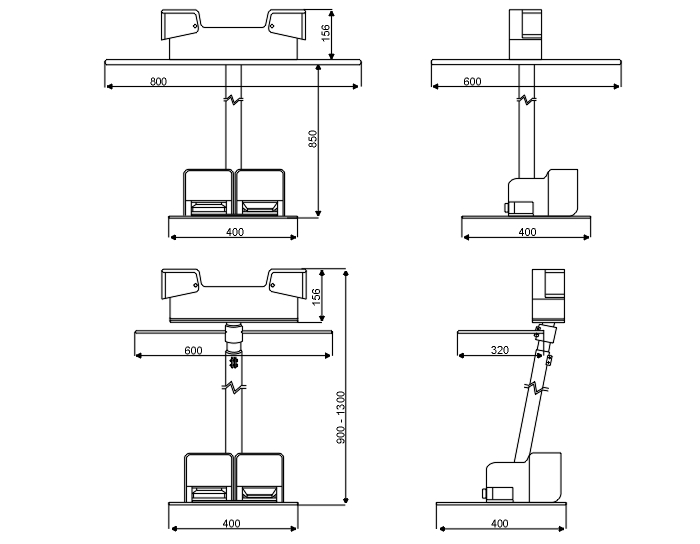

Wymiary

Dostępne wykonania

  Kod Typ Opis Wykonanie wyłączników nożnych
681 Standardowy

Kolor podpory: czarny

Kolor pulpitu: pomarańczowy

Kolor wyłączników nożnych:

żółty i niebieski

 1NO + 1NC wolne
  682 Standardowy 2NO + 2NC wolne
  683 Standardowy 1NO + 1NC szybkie
  684 Standardowy 2NO + 2NC szybkie
  691 Regulowany

Kolor podpory: pomarańczowy

Kolor pulpitu: pomarańczowy

Kolor wyłączników nożnych:

żółty i niebieski

 1NO + 1NC wolne
  692 Regulowany 2NO + 2NC wolne
  693 Regulowany 1NO + 1NC szybkie
  694 Regulowany 2NO + 2NC szybkie
