Ogranicznik udźwigu tensometryczny OP5-1A



Opis

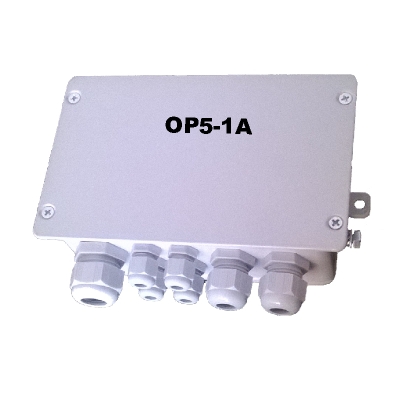

Ogranicznik udźwigu OP5-1A jest urządzeniem elektronicznym, które przy pomocy tensometrycznego czujnika na bieżąco ocenia
obciążenie urządzenia dźwignicowego. Model OP5-1A przeznaczony jest do pomiaru obciążenia suwnic czy wciągników z pojedynczym udźwigiem.
Ogranicznik OP5-1A składa się z dwóch części, czujnika siły oraz jednostki centralnej odpowiedzialnej za pomiar i pracę
przekaźników. Ogranicznik OP5-1A posiada 3 niezależne wyjścia przekaźnikowe, które mogą być ustawione jako NO lub NC oraz
wejście blokady (np. do przeprowadzania prób obciążeniowych). Do ogranicznika udźwigu OP5-1A można podłączyć jeden z
trzech rodzajów czujników, na linę stałą typ SL, na linę ruchomą typ PL oraz typ LPX montowany pod łożysko bębna linowego.

Ogólne parametry techniczne



Zgodność ze standardami

Bezpieczeństwo elektryczne

Napięcie zasilania

Częstotliwość pracy

Temperatura podczas                                 pracy

                                                przechowywania

Stopień ochrony

Wyjścia przekaźnikowe

Czujniki tensometryczne

Zabezpieczenie

Podłączenie

Montaż

Obudowa

Dopuszczenia

EN 61010-1:1995 EN 50081-1:1994 EN 61000-6-2:2000E

IEC 947-5-1

24 / 36 / 42 / 48 / 230 V AC

50 lub 60 Hz

-20oC/+60oC
-30oC/+80oC

IP65

0,5A / 250 V AC

SL, PL oraz LPX

Bezpiecznik 10A

Zaciski WAGO 2,5 mm

Do konstrukcji

Metalowa

CE, c(UL), UL, CSA

Panel wewnętrzny

Wymiary jednostki centralnej



Czujniki tensometryczne na stały koniec liny, typ SL


Typ SL1 na linę 6,3 - 18 mm



Typ SL2 na linę 19 - 32 mm



Wymiary czujników SL

Akcesoria dodatkowe
  SLK1   SLK2

  Osłona czujnika SL1   Osłona czujnika SL2
Montaż


  Pod zacisk liny Pod koło wyrównawcze
Czujniki tensometryczne na ruchomą linę, typ PL

Wymiary czujników PL

Montaż

Czujniki tensometryczne pod łożysko bębna, typ LPX

Wymiary

Montaż
