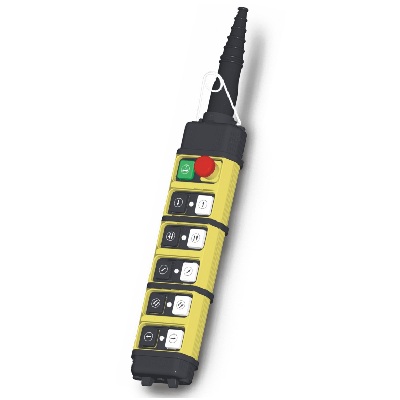

Kaseta sterownicza SPA


Opis

Kaseta sterownicza SPA przeznaczona jest do sterowania urządzeniami przemysłowymi wszędzie tam, gdzie występuje duże
natężenie pracy. Przy pomocy elementów pośrednich takich jak styczniki czy PLC, za pomocą kasety  sterowniczej SPA można sterować
pracą silników. Dostępna jest w wykonaniach od 2 do 20 przycisków rozmieszczonych w dwóch kolumnach. Przyciski funkcji
przeciwstawnych umieszczone są parami w poziomych rzędach. Elementem wykonawczym są podwójne moduły jedno lub
dwubiegowe zawierające w sobie blokadę mechaniczną uniemożliwiającą jednoczesne wciśnięcie przycisków w dwóch
przeciwstawnych kierunkach. Dzięki swojemu wykonaniu, kaseta sterownicza SPA doskonale nadaje się do pracy w środowisku zarówno
pyłoszczelnym jak i oleistym. Poprzez uszczelnienia wykonane z odpowiednich materiałów może pracować w miejscach gdzie
występuje duże zasolenie. Przyciski wykonane są w technologii wtrysku dwukolorowego przez co są odporne na zużycie.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Stopień ochrony
Ochrona przed porażeniem
Mocowanie kabla
Pozycja robocza
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-25oC/+70oC

IP65

Klasa II

Gumowa tuleja Φ10/18 mm

Dowolna

CE

Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

1,9 A

10 A

380 V~

500 V~

0,5*106 operacji

EN50013

mocowania śrubowe

CE - UL - (c)UL

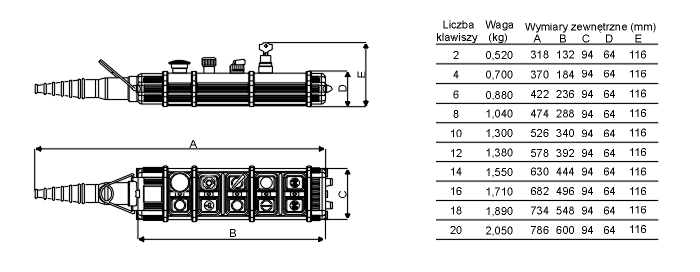

Wymiary

Wykonania podstawowe kaset
Liczba przycisków

Kod

Wykonanie



2

PF02020007

 Dwa przyciski jednobiegowe


PF02020039

 Dwa przyciski dwubiegowe


4

PF02040185

 Dwa przyciski jednobiegowe + STOP

PF02040186

 Dwa przyciski dwubiegowe + STOP

PF02040241

 Dwa przyciski jednobiegowe + START + STOP

PF02040240

 Dwa przyciski dwubiegowe + START + STOP

PF02040063

 Cztery przyciski jednobiegowe

PF02040243

 Cztery przyciski dwubiegowe

PF02040242

 Dwa przyciski jednobiegowe + dwa przyciski dwubiegowe

6

PF02060455

 Cztery przyciski jednobiegowe + STOP

PF02060401

 Cztery przyciski dwubiegowe+ STOP

PF02060456

 Dwa przyciski jednobiegowe + dwa przyciski dwubiegowe  + STOP

PF02060355

 Cztery przyciski jednobiegowe + START/Sygnał + STOP

PF02060356

 Cztery przyciski dwubiegowe+ START/Sygnał + STOP

PF02060439

 Dwa przyciski jednobiegowe + dwa przyciski dwubiegowe +  START/Sygnał + STOP

8

PF02080237

 Sześć przycisków jednobiegowych + START/Sygnał + STOP

PF02080440

 Sześć przycisków dwubiegowych + START/Sygnał + STOP

PF02080702

 Cztery przyciski jednobiegowe + dwa przyciski dwubiegowe +  START/Sygnał + STOP

PF02080703

 Dwa przyciski jednobiegowe + cztery przyciski dwubiegowe +  START/Sygnał + STOP

10

PF02100324

 Osiem przycisków jednobiegowych + START/Sygnał + STOP

PF02101187

 Siedem przycisków jednobiegowe + START + Sygnał + STOP

PF02100308

 Osiem przycisków jednobiegowych + START/Sygnał + STOP

12

PF02120306

 Dziesięć przycisków jednobiegowych + START/Sygnał + STOP

PF02120167

 Dziewięć przycisków jednobiegowych + START + Sygnał + STOP
