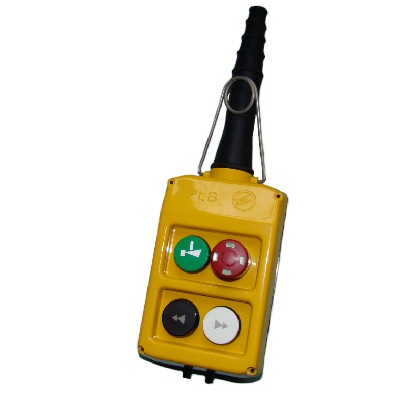

Kaseta sterownicza PLB


Opis

Kaseta sterownicza dwurzędowa PLB przeznaczona jest do sterowania urządzeniami przemysłowymi wszędzie tam, gdzie
występuje małe lub średnie natężenie pracy. Przy pomocy elementów pośrednich takich jak styczniki czy PLC, za pomocą kasety

sterowniczej PLB można sterować pracą silników. Dostępna jest w wykonaniach z 4, 6, 8, 10,12 oraz z 14 otworami. Elementem

wykonawczym są pojedyncze styki NO i NC lub podwójne styki w przypadku przycisków dwustopniowych. Może być wyposażana

w przyciski, przełączniki, lampki czy wyłączniki kluczykowe (stacyjki). Dzięki uszczelnieniom przycisków, kaseta ta nadaje się do pracy w
warunkach standardowych oraz wszędzie tam gdzie występuje duże zapylenie.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami
Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Stopień ochrony
Ochrona przed porażeniem
Mocowanie kabla
Pozycja robocza
Homologacje

CE89 / 232 EN 292

EN 60204-1 EN 60947-5-1 EN 60529

-40oC/+70oC

-25oC/+70oC

IP65

Klasa II

Gumowa tuleja Φ8/24 mm

Dowolna

CE
Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

4 A

400 V

690 V~

1*106 operacji

EN50013

mocowania śrubowe

CE - UL - (c)UL

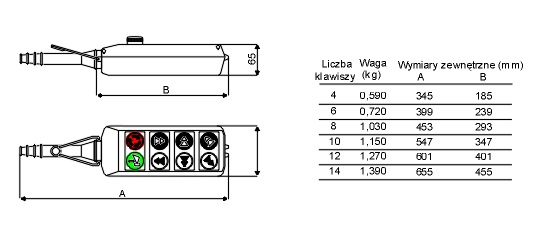

Wymiary

Wykonania podstawowe kaset
Liczba przycisków

Kod

Wykonanie


4

PLB04

  Dwa przyciski jednobiegowe + START/Sygnał + STOP
  PLB04D2  Dwa przyciski dwubiegowe + START/Sygnał + STOP

6

PLB06

  Cztery przyciski jednobiegowe + START/Sygnał + STOP

PLB06D2

  Dwa przyciski jednobiegowe + dwa dwubiegowe + START/Sygnał + STOP

PLB06D4

  Cztery przyciski dwubiegowe + START/Sygnał + STOP

8

PLB08

  Sześć przycisków jednobiegowych + START/Sygnał + STOP

PLB08D2

  Cztery przyciski jednobiegowe + dwa dwubiegowe + START/Sygnał + STOP

PLB08D4

  Dwa przyciski jednobiegowe + cztery dwubiegowe + START/Sygnał + STOP

PLB08D6

  Sześć przycisków dwubiegowych + START/Sygnał + STOP
10

PLB10

  Osiem przycisków jednobiegowych + START/Sygnał + STOP
12

PLB12

  Dziesięć przycisków jednobiegowych + START/Sygnał + STOP
14

PLB14

  Dwanaście przycisków jednobiegowych + START/Sygnał + STOP
Formularz dla niestandardowej kasety PLB
