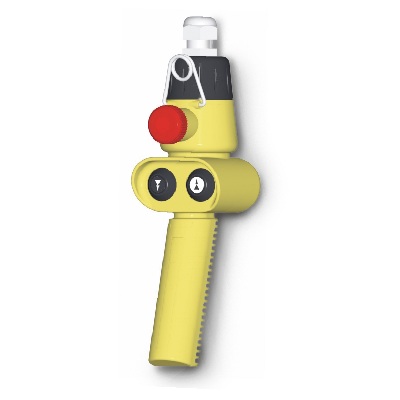

Kaseta sterownicza CHARLIE


Opis



Kaseta sterownicza CHARLIE przeznaczona jest głównie do sterowania wciągnikami lub innymi urządzeniami przemysłowymi wszędzie tam,

gdzie występuje małe lub średnie natężenie pracy. Przy pomocy elementów pośrednich takich jak styczniki czy PLC, za pomocą kasety

 sterowniczej CHARLIE można sterować pracą silników. Dostępna jest w wykonaniach z 2 lub 3 przyciskami. Elementem wykonawczym jest
podwójny moduł jedno lub dwubiegowy zawierający w sobie blokadę elektryczną jak i mechaniczną. Kaseta sterownicza CHARLIE posiada
ergonomiczny kształt i niewielkie wymiary, przez co jest poręczna dla operatora. Dzięki uszczelnieniom przycisków, kaseta ta
nadaje się do pracy w warunkach standardowych oraz wszędzie tam gdzie występuje duże zapylenie. Nie jest polecana do pracy
w środowisku oleistym.



Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Stopień ochrony
Ochrona przed porażeniem
Mocowanie kabla
Pozycja robocza
Waga
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-25oC/+70oC

IP65

Klasa II

Dławik PG16

Dowolna

~ 340 g

CE

Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3A

250 V

500 V~

0,5*106 operacji

EN50013

mocowania śrubowe

CE - UL - (c)UL

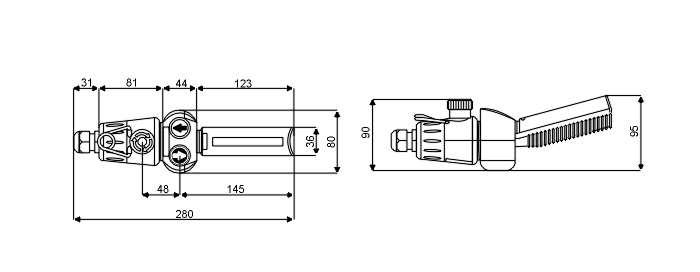

Wymiary

Wykonania podstawowe kaset


Kod

Wykonanie


    PF39020001  Dwa przyciski jednobiegowe



    PF39020002  Dwa przyciski dwubiegowe
    PF39030001  Dwa przyciski jednobiegowe + STOP
PF39030002  Dwa przyciski dwubiegowe + STOP
Formularz dla niestandardowej kasety CHARLIE
Rozbicie kasety CHARLIE na części
