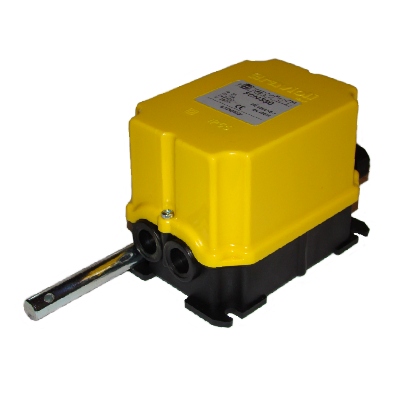

Wyłącznik krańcowy wrzecionowy FCN



Opis

Wyłącznik krańcowy wrzecionowy FCN używany jest do kontroli położenia wszelkiego rodzaju maszyn przemysłowych, wszędzie tam,
gdzie zachodzi konieczność przeniesienia ruchu obrotowego. Wykonany ze stali wałek wyłącznika o średnicy 12 mm
połączony jest z przekładnią i po wykonaniu odpowiedniej ilości obrotów wałka, krzywka wyłącznika wyłącza styk elektryczny
powodując np. zatrzymanie silnika we wcześniej zdefiniowanym położeniu. Na końcu wałka znajduje się otwór o średnicy 4 mm
ułatwiający montaż dodatkowych akcesoriów takich jak sprzęgła czy koła zębate. Wyłączniki wrzecionowe serii FCN mogą być
wyposażone w 2, 3 lub 4 styki jak również w potencjometr. Standardowo dostępne są w przełożeniach od 1:7,5 do 1:550.
W wyłączniku FCN mogą być stosowane 4 rodzaje krzywek, a każda z nich może być precyzyjnie ustawiona przy pomocy
mikrometrycznych śrub regulacyjnych. Standardowo wyłącznik wrzecionowy FCN wyposażony jest w krzywki (białe) typu A.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Stopień ochrony
Ochrona przed porażeniem
Mocowanie kabla
Pozycja robocza
Homologacje

98/37/CE   2006/95/CE

CEI EN 60204-1   CEI EN 60947-1

CEI EN 60947-5-1    CEI EN 60529

-40oC/+70oC

-20oC/+60oC

IP55

Klasa II

2 x Dławik kablowy PG11

Dowolna

CE

Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3 A

10 A

230 V

2000 V~

2*106 operacji

EN50013

Za pomocą zacisków śrubowych

CE - UL - (c)UL

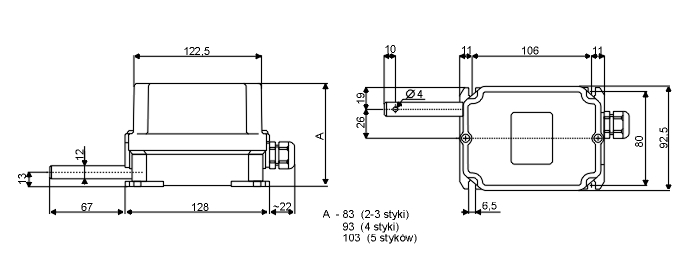

Wymiary

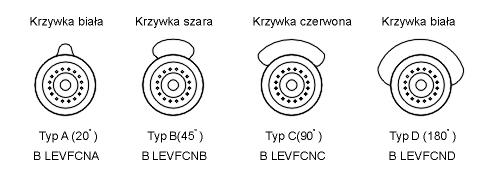

Dostępne krzywki

Sprzęgła

Wykonania podstawowe

Przełożenie 2 styki - szybkie 2 styki - zwłoczne 3 styki - szybkie 3 styki - zwłoczne 4 styki - szybkie 4 styki - zwłoczne
1:7,5 B FCN7.5D2 B FCN7.5P2 B FCN7.5D3 B FCN7.5P3 B FCN7.5D4 B FCN7.5P4
1:15 B FCN15D2 B FCN15P2 B FCN15D3 B FCN15P3 B FCN15D4 B FCN15P4
  1:25 B FCN25D2 B FCN25P2 B FCN25D3 B FCN25P3 B FCN25D4 B FCN25P4
1:30 B FCN30D2 B FCN30P2 B FCN30D3 B FCN30P3 B FCN30D4 B FCN30P4
1:35 B FCN35D2 B FCN35P2 B FCN35D3 B FCN35P3 B FCN35D4 B FCN35P4
1:50 B FCN50D2 B FCN50P2 B FCN50D3 B FCN50P3 B FCN50D4 B FCN50P4
1:60 B FCN60D2 B FCN60P2 B FCN60D3 B FCN60P3 B FCN60D4 B FCN60P4
1:100 B FCN100D2 B FCN100P2 B FCN100D3 B FCN100P3 B FCN100D4 B FCN100P4
1:120 B FCN120D2 B FCN120P2 B FCN120D3 B FCN120P3 B FCN120D4 B FCN120P4
1:200 B FCN200D2 B FCN200P2 B FCN200D3 B FCN200P3 B FCN200D4 B FCN200P4
1:275 B FCN275D2 B FCN275P2 B FCN275D3 B FCN275P3 B FCN275D4 B FCN275P4
1:400 B FCN400D2 B FCN400P2 B FCN400D3 B FCN400P3 B FCN400D4 B FCN400P4
1:550 B FCN550D2 B FCN550P2 B FCN550D3 B FCN550P3 B FCN550D4 B FCN550P4
