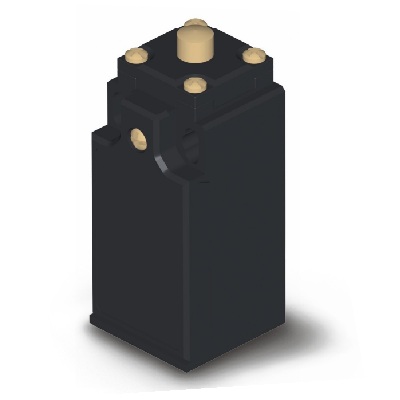

Wyłącznik krańcowy DIN



Opis

Wyłącznik krańcowy DIN to cała rodzina różnorodnych wyłączników krańcowych mających zastosowanie prawie we wszystkich
gałęziach przemysłu. Wyłącznik krańcowy STD składa się z korpusu wykonanego z aluminium zawierającego w sobie 1 styk
(NC/NO) oraz z głowicy wykonawczej. Głowica odpowiada za “odebranie” sygnału i przekazanie go do korpusu, gdzie znajduje
się styk.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Materiał obudowy

Stopień ochrony

Ochrona przed porażeniem

Mocowanie przewodu
Pozycja robocza

Częstotliwość pracy
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-25oC/+70oC

Aluminum

IP65

Klasa II

Dławik PG13,5

Dowolna

Maksymalnie 3600 operacji na godzinę

CE

Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3 A

10 A

250 V

690 V~

1*106 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

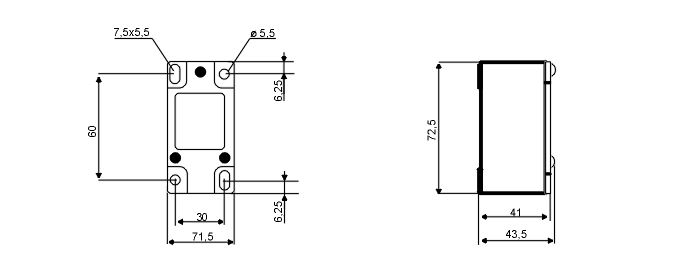

Wymiary



Wykonania głowic

Możliwe wykonania głowic

PF25760100 PF25760600 PF25761100
SWORZEŃ SWORZEŃ Z KULKĄ SWORZEŃ Z ROLKĄ
PF25761600 PF25762100 PF25762600
DŹWIGNIA ŚRODKOWA Z ROLKĄ DŹWIGNIA ŁAMANA Z ROLKĄ DRĄŻEK ELASTYCZNY
PF25763100 PF25763600 PF25764100
BOCZNY DRĄŻEK Z WAŁKIEM DRĄŻEK SPRĘŻYNOWY Z WAŁKIEM DŹWIGNIA STALOWA Z ROLKĄ
PF25765100 PF25765600 PF25766100
DŹWIGNIA BOCZNA Z ROLKĄ DŹWIGNIA NASTAWNA Z ROLKĄ NASTAWNY PRĘT STALOWY
PF25767100 PF25767600 PF25768100
BOCZNY DRĄŻEK SPRĘŻYNOWY PIERŚCIEŃ NA LINĘ DŹWIGNIA PODWÓJNA Z ROLKĄ
