Złącza prądowe serii DIN są uniwersalnymi podwójnym złączami, które dostępne są w trzech wielkościach 80A, 160A oraz 320A. Złącza te nadają się do łączenia silników, akumulatorów,
ładowarek akumulatorów do
wózków widłowych, wózków platformowych, podestów ruchomych, zamiatarek,
szorowarek i innych pojazdów elektrycznych dla przemysłu.

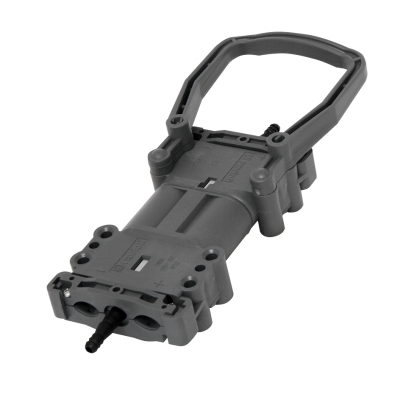

Każdy model składa się z wtyczki i gniazdka, różniących się od siebie i
przygotowanych do montażu wraz z rączką.
Dzięki kilku cechom technicznym złącza prądowe serii DIN są wytrzymałe,
odporne i nadają się do różnych zastosowań, zachowując przy tym przez cały
czas te same standardy jakości.
Seria DIN o prądach 80 A, 160 A oraz 320 A obejmuje dwie wersje:
- Obudowa odporna na wstrząsy
Do wszystkich zastosowań wymagających wytrzymałości i dużej odporności na
wstrząsy;
- Innowacyjna, kwasoodporna obudowa polimerowa:
Do wszystkich zastosowań wymagających dużej odporności na kwasy.
Wszystkie części elektryczne
są zabezpieczone przed przypadkowym kontaktem. Standardowe wyposażenie
obejmuje zbalansowany zacisk kablowy zapewniający stopień ochrony IP23
końcowych złączy.

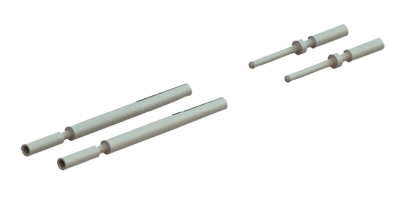

Główne styki wykonane są z są z posrebrzanej miedzi elektrolitycznej,
zabezpieczającej przed korozją, co zapewnia najlepsze kontakt przy
prawidłowym montażu.
Zgodność z normami
Temperatury otoczenia
podczas
pracy
Materiał obudowy
Materiał styków
Max napięcie robocze
Max prąd roboczy serii 80 / 160 / 320
Max przekrój przewodu głównego serii 80 A
Max przekrój przewodu głównego serii 160 A
Max przekrój przewodu głównego serii 320 A
Mocowanie przewodu
Pozycja robocza
DIN VDE 0623-589
-20OC/+90OC
Tworzywo sztuczne (odporne na kwasy i promieniowanie UV)
Miedź
150 VDC
80 A, 160 A, 320 A
16 - 25 mm2
35 - 50 mm2
50 - 70 mm2
Zacisk śrubowy lub lutowanie
Dowolna
