Wyłącznik wrzecionowy BASE

Wyłącznik krańcowy wrzecionowy BASE używany jest do kontroli położenia wszelkiego rodzaju maszyn przemysłowych, wszędzie tam,
gdzie zachodzi konieczność przeniesienia ruchu obrotowego. Wykonany ze stali nierdzewnej wałek wyłącznika o średnicy 8 mm
połączony jest z przekładnią i po odliczeniu odpowiedniej ilości obrotów wałka, krzywka wyłącznika wyłącza styk elektryczny
powodując np. zatrzymanie silnika we wcześniej zdefiniowanym położeniu. Wyłączniki wrzecionowe serii BASE mogą posiadać
2, 3 lub wykonania specjalne nawet 4 styki. Standardowo dostępne są w przełożeniach od 1:10 do 1:150. Wyłącznik BASE może
być wyposażony w 5 rodzajów krzywek, a każda z nich może być precyzyjnie ustawiona przy pomocą śrub regulacyjnych.
Standardowo wyłącznik wrzecionowy BASE wyposażony jest krzywki PRSL7140PI. Wyłączniki BASE, ze względu na stopień
ochrony, występują w dwóch wersjach, standardowej dla stopnia ochrony IP42 oraz zwiększonej dla stopnia ochrony IP67.
Zwiększenie stopnia ochrony zostało zrealizowane poprzez zastosowanie dodatkowej uszczelki pomiędzy górną a dolną częścią
obudowy, oraz poprzez zastosowanie pierścieni uszczelniających na panewkach wałka.

Wyłącznik krańcowy wrzecionowy BASE


Opis
Wyłącznik krańcowy wrzecionowy BASE używany jest do kontroli położenia wszelkiego rodzaju maszyn przemysłowych, wszędzie tam, gdzie zachodzi konieczność przeniesienia ruchu obrotowego. Wykonany ze stali nierdzewnej wałek wyłącznika o średnicy 8 mm połączony jest z przekładnią i po odliczeniu odpowiedniej ilości obrotów wałka, krzywka wyłącznika wyłącza styk elektryczny powodując np. zatrzymanie silnika we wcześniej zdefiniowanym położeniu. Wyłączniki wrzecionowe serii BASE mogą posiadać 2, 3 lub wykonania specjalne nawet 4 styki. Standardowo dostępne są w przełożeniach od 1:10 do 1:150. Wyłącznik BASE może być wyposażony w 5 rodzajów krzywek, a każda z nich może być precyzyjnie ustawiona przy pomocą śrub regulacyjnych. Standardowo wyłącznik wrzecionowy BASE wyposażony jest krzywki PRSL7140PI. Wyłączniki BASE, ze względu na stopień ochrony, występują w dwóch wersjach, standardowej dla stopnia ochrony IP42 oraz zwiększonej dla stopnia ochrony IP67. Zwiększenie stopnia ochrony zostało zrealizowane poprzez zastosowanie dodatkowej uszczelki pomiędzy górną a dolną częścią obudowy, oraz poprzez zastosowanie pierścieni uszczelniających na panewkach wałka.
Parametry techniczne
	Zgodność z dyrektywami wspólnotowymi Zgodność z normami Temperatury otoczenia podczas przechowywania pracy Stopień ochrony Ochrona przed porażeniem Mocowanie kabla Pozycja robocza Homologacje	2006/95/CE 2006/42/CE EN 60204-1 EN 60947-1 EN60947-5-1 EN 60529 -40^oC/+80^oC -40^oC/+80^oC IP42 IP65 (wzmocnione uszczelnienie) Klasa II Dławik kablowy M16 Dowolna CE

Przełożenie	Stopień ochrony	2 styki - szybkie	3 styki - szybkie

1:15	IP42	PFA9042A 0015 001	PFA9042A 0015 003
1:15	IP67	PFA9067A 0015 001	PFA9067A 0015 003
1:20	IP42	PFA9042A 0020 001	PFA9042A 0020 003
1:20	IP67	PFA9067A 0020 001	PFA9067A 0020 003
1:25	IP42	PFA9042A 0025 001	PFA9042A 0025 003
1:25	IP67	PFA9067A 0025 001	PFA9067A 0025 003
1:50	IP42	PFA9042A 0050 001	PFA9042A 0050 003
1:50	IP67	PFA9067A 0050 001	PFA9067A 0050 003
1:75	IP42	PFA9042A 0075 001	PFA9042A 0075 003
1:75	IP67	PFA9067A 0075 001	PFA9067A 0075 003
1:100	IP42	PFA9042A 0103 001	PFA9042A 0103 003
1:100	IP67	PFA9067A 0103 001	PFA9067A 0103 003
1:150	IP42	PFA9042A 0158 001	PFA9042A 0158 003
1:150	IP67	PFA9067A 0158 001	PFA9067A 0158 003

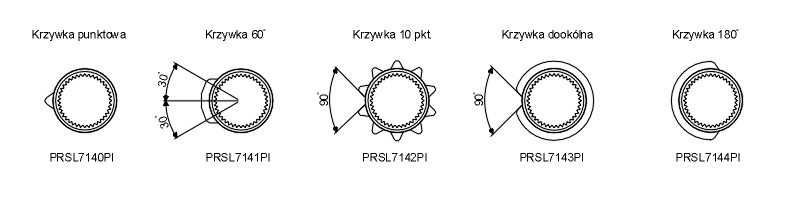

Dostępne krzywki


Wykonania podstawowe
