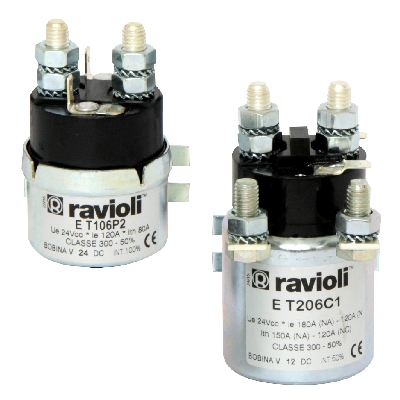

Gama styczników trakcyjnych serii TECNO, kompaktowych ale wydajnych, została zaprojektowana tak, aby nadawała się do zastosowań w obszarach trakcji i transportu materiałów wykorzystujących prąd stały.
Styczniki takie mogą być stosowane w wózkach podnośnikowych, transportowych czy przemysłowych maszynach czyszczących, w różnego rodzaju zastosowaniach na pokładach statków i łodzi,
a także w pojazdach transportu drogowego i kolejowego. Styczniki serii TECNO 6 posiadają przyłącza cewek za pomocą konektorów 6 mm, natomiast seria TECNO 4 posiada przyłącza śrubowe.
Pokrywa całkowicie chroni przed olejem, wodą i kurzem. Styczniki posiadają podwójne styki ze stopu srebra, odporne na łuk elektryczny, odpowiednie do dużych obciążeń.
Seria TECNO 4 posiada jedną parę styków NO, natomiast seria TECNO 6 może posiadać styki główne NO oraz NO+NC. Styki NC nie nadają się jednak do łączenia lub wyłączania prądu.
Standardowe cykle pracy to:

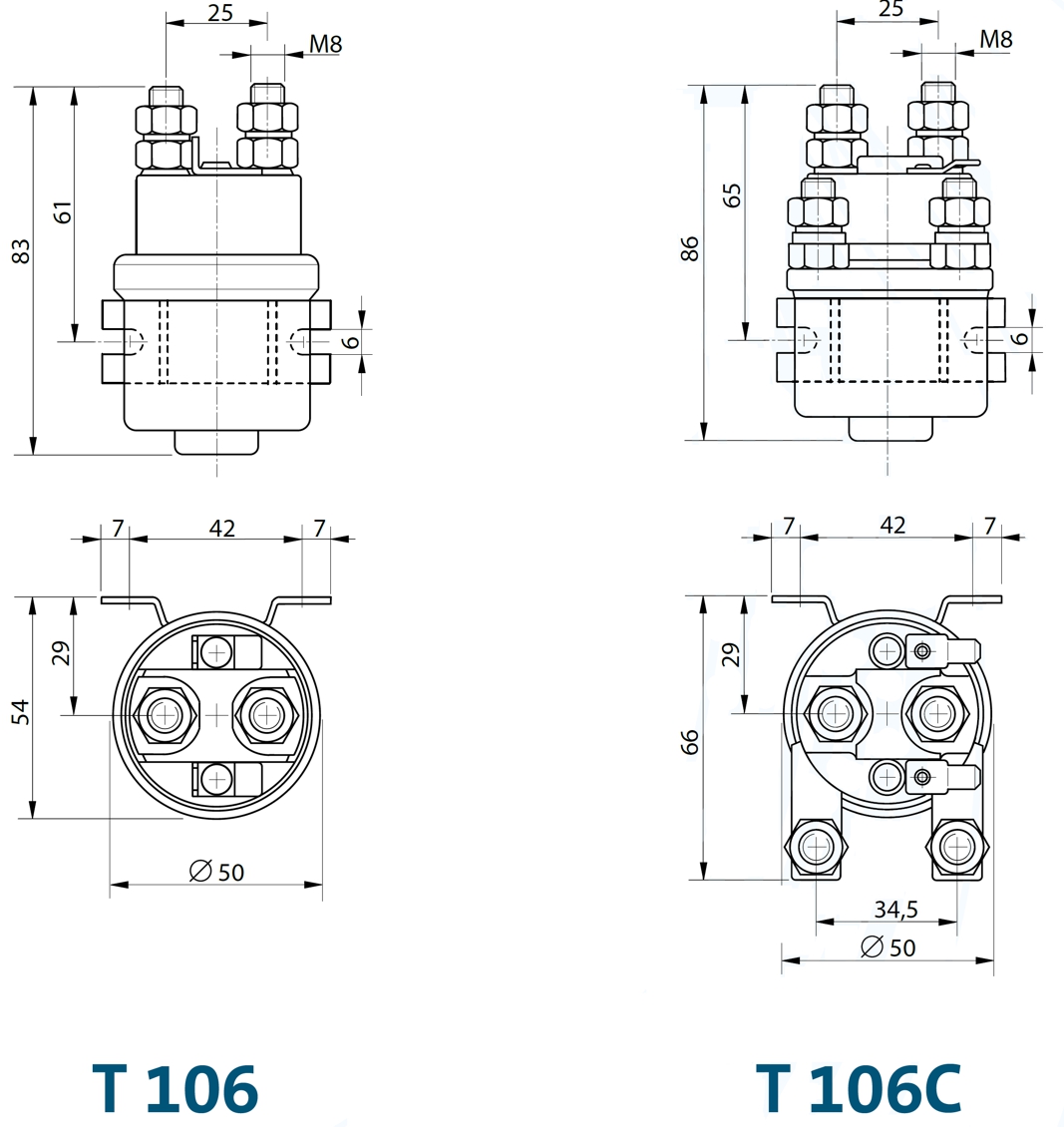

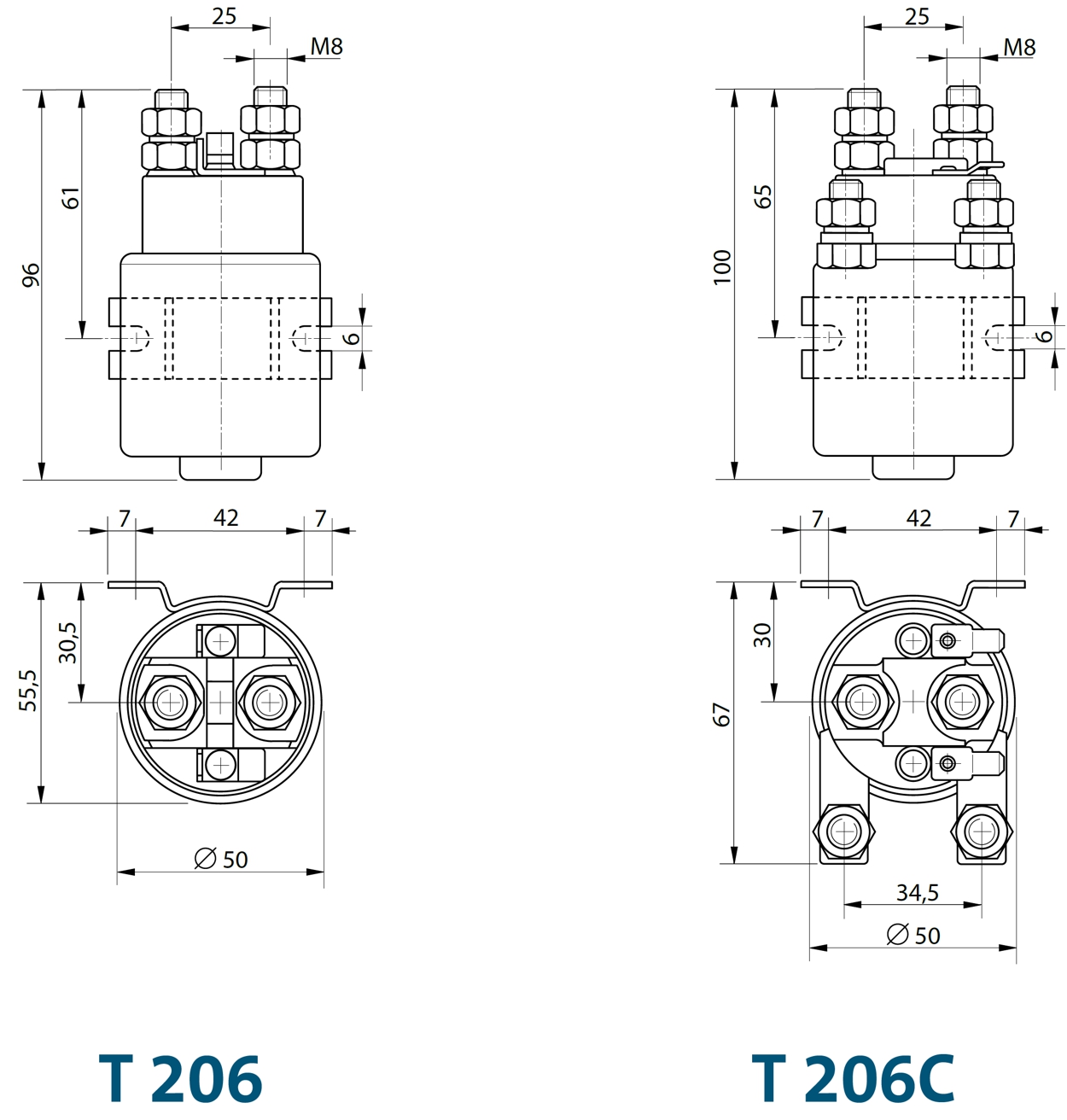

- dla T106, T206 praca przerywana (80 %)

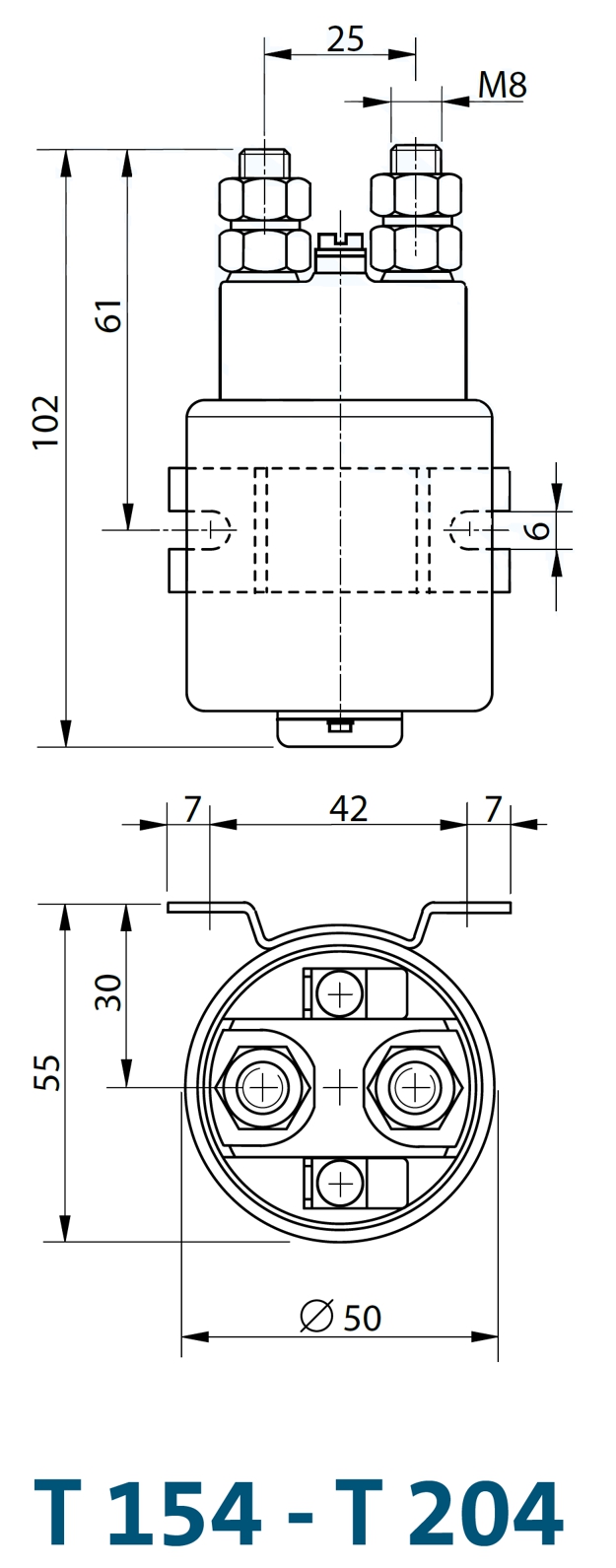

- dla T154, T204 praca przerywana (80 %)
- dla T106C, T206C praca przerywana (50%) z maksymalnym czasem pracy 15
minut (praca tymczasowa).
Znormalizowane napięcie cewek wynosi: 12 - 24 - 36 V, w serii T 106
dostępne są różne cewki do pracy ciągłej – opcja P.
Seria styczników TECNO 4 została zaprojektowana do pracy w trudnych i rygorystycznych warunkach, na przykład w obecności długotrwałych lub wysokich prądów szczytowych.
Stycznik
T106A
T106P
T106C
Nominalny prąd roboczy przy 50%
Prąd 100%
Napięcie nominalne
Zdolność wyłączania przy stałej czasowej 15 ms
Kategoria łączeń
Granice napięcia roboczego
Moc rozproszenia cewki
Nominalny czas przyciągania
Nominalny czas opadania
Liczba cykli
Styki główne
Kod produktu
120 A
80A
12/24 V
480 A
DC5
0,7-1,1 Vn
12 W
30 ms
10 ms
2x 106
NO
ET106AX
120 A
80A
12/24 V
480 A
DC5
0,7-1,1 Vn
8 W
30 ms
10 ms
2x 106
NO
ET106PX
120 A
80A
12/24 V
480 A
DC5
0,7-1,1 Vn
22 W
25 ms
8 ms
2x 106
NO+NC
ET106CX
