System FESTOON
Opis systemu



System FESTOON, tzw. firanka kablowa jest to system do podwieszania przewodów ruchomych (płaskich lub okrągłych) przeznaczonych

do zasilania czy sterowania suwnic, wciągników lub innych urządzeń ruchomych. Podstawą systemu jest prowadnica C, w której poruszają się

wózki kablowe, do których mocuje się przewody płaskie. Uzupełnieniem systemu są łączniki, wieszaki, zderzaki oraz inne akcesoria.

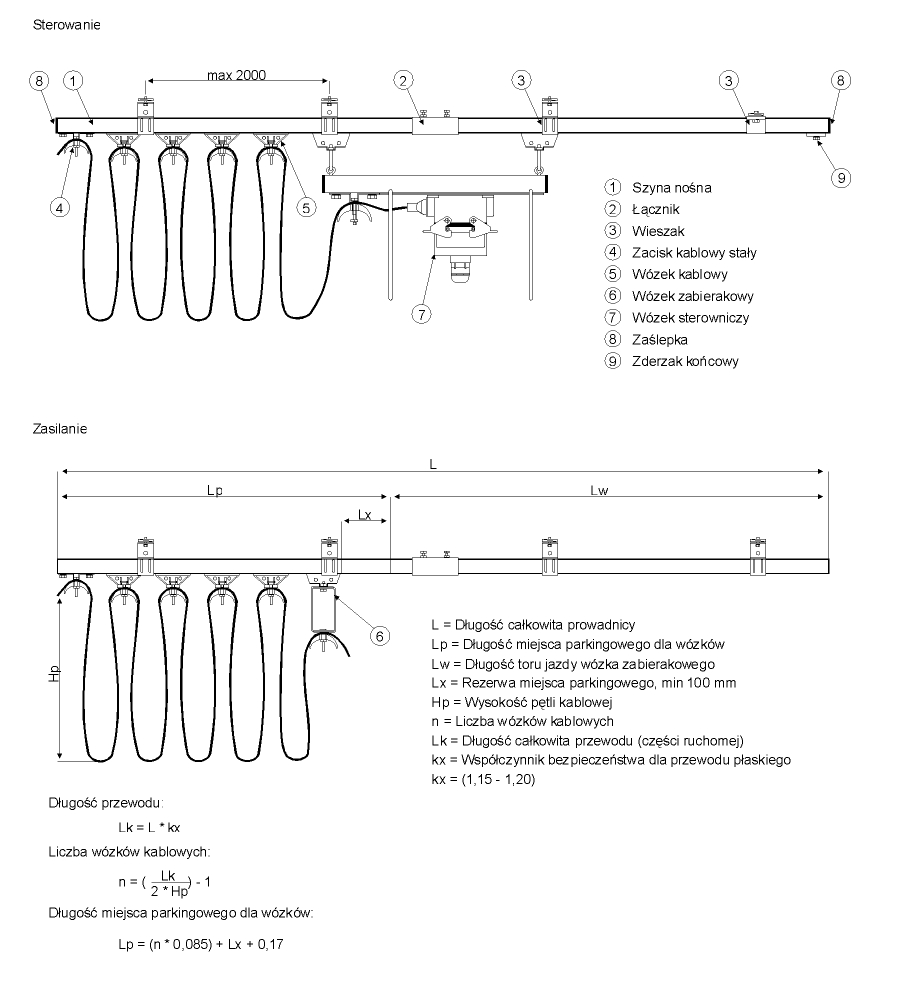

Sposób doboru komponentów

Elementy systemu

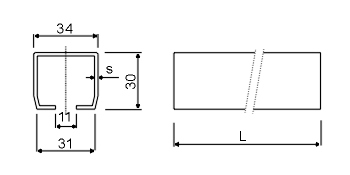

Szyna nośna Wymiary Opis

Kod: Długość  L [mm] Grubość s [mm] Waga [kg/m]
03.00901.90 4000 1,75 1,35


Materiał: Stal ocynkowana

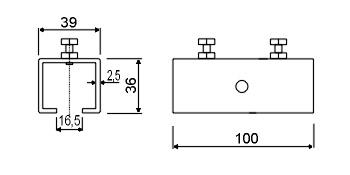

Łącznik Wymiary Opis

Kod: Mocowanie: Waga [kg]
03.00911.90 2 x śruba M6x15 0,25

Materiał: Stal ocynkowana

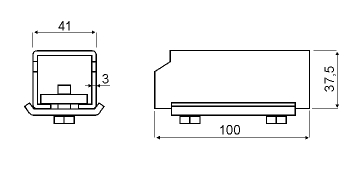

Kieszeń konsoli Wymiary Opis

Kod: Mocowanie: Waga [kg]
03.00915.90 2 x śruba M8x20 0,46


Materiał: Kieszeń - stal czarna

              Docisk - stal ocynkowana

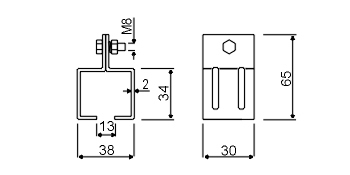

Wieszak pojedynczy bez śruby Wymiary Opis


Kod: Mocowanie: Waga [kg]
03.00921.90 śruba M8x25 0,10

Materiał: Stal ocynkowana

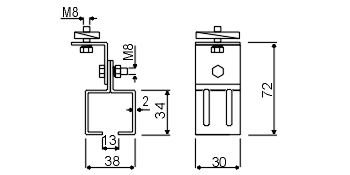

Wieszak pojedynczy ze śrubą Wymiary Opis

Kod: Mocowanie: Waga [kg]
03.00922.90 śruba M8x25 0,16

Materiał: Stal ocynkowana

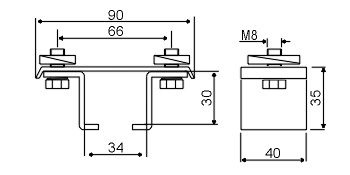

Wieszak podwójny Wymiary Opis

Kod: Mocowanie: Waga [kg]
03.00925.90 2 x śruba M8x25 0,24

Materiał: Stal ocynkowana
Zderzak końcowy Wymiary Opis

Kod: Mocowanie: Waga [kg]
03.00931.90 śruba M6x15 0,04

Materiał: Stal ocynkowana

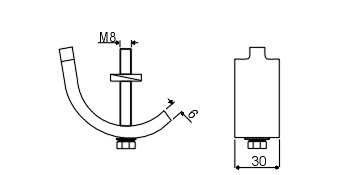

Łapka mocująca Wymiary Opis

Kod: Mocowanie: Waga [kg]
03.00935.90 śruba M8x50 0,14

Materiał: Stal ocynkowana

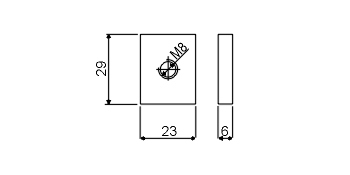

Nakrętka czworokątna Wymiary Opis

Kod: Wykonanie: Waga [kg]
03.00900.90 Nakrętka M8 0,03

Materiał: Stal ocynkowana

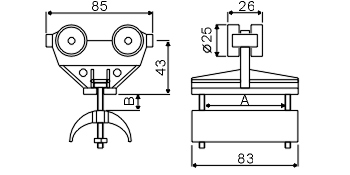

Wózek kablowy plastikowy Wymiary Opis

Kod: Wymiary max Waga [kg]
A [mm] B [mm]
03.00941.90 65 28 0,11


Materiał rolek: Poliamid
Materiał korpusu: Polipropylen
Nośność wózka: 10 kg

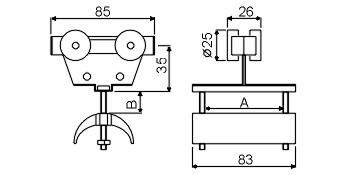

Wózek kablowy metalowy Wymiary Opis

Kod: Wymiary max Waga [kg]
A [mm] B [mm]
03.01091.90 65 28 0,23


Materiał rolek: Łożyska toczne
Materiał korpusu: Stal ocynkowana
Nośność wózka: 20 kg

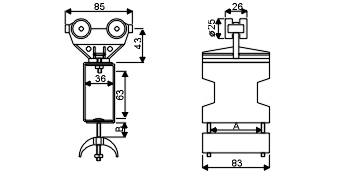

Wózek prowadzący plastikowy Wymiary Opis

Kod: Wymiary max Waga [kg]
A [mm] B [mm]
03.00951.90 65 28 0,37

Materiał rolek: Poliamid
Materiał korpusu: Polipropylen
Materiał prowadzenia: Stal ocynkowana
Nośność wózka: 10 kg

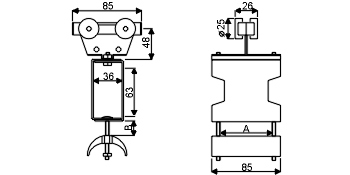

Wózek prowadzący metalowy Wymiary Opis

Kod: Wymiary max Waga [kg]
A [mm] B [mm]
03.01092.90 65 28 0,49

Materiał rolek: Łożyska toczne
Materiał korpusu: Stal ocynkowana
Materiał prowadzenia: Stal ocynkowana
Nośność wózka 20 kg

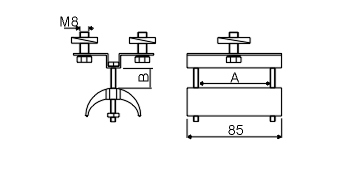

Zacisk kablowy stały Wymiary Opis

Kod: Wymiary max Waga [kg]
A [mm] B [mm]
03.00970.90 65 28 0,19

Materiał korpusu: Stal ocynkowana
Siodło: Polipropylen

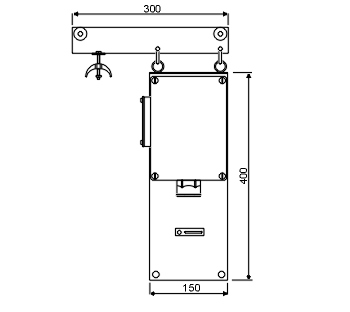

Wózek sterowniczy z listwą Wymiary Opis

Kod: Ilość zacisków: Waga [kg]
03.00961.95 24 2,52
Materiał rolek: Łożyska toczne
Materiał korpusu: Stal ocynkowana

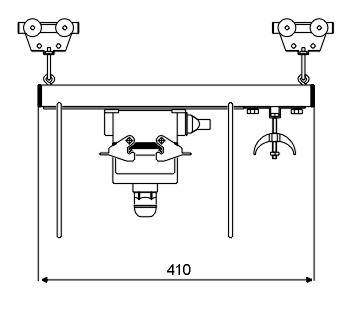

Wózek sterowniczy z gniazdem Wymiary Opis

Kod: Ilość zacisków: Waga [kg]
03.00961.90 16 + PE 2,29
03.00961.91 24 + PE 2,32

Materiał rolek: Łożyska toczne
Materiał korpusu: Stal ocynkowana

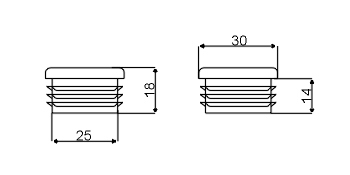

Zaślepka Wymiary Opis

Kod: Waga [kg]
03.00930.90 0,01


Materiał: Polipropylen

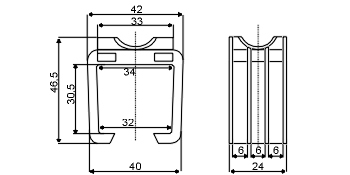

Uchwyt do mocowania przewodów Wymiary Opis

Kod: Waga [kg]
03.00975.90 0,01


Materiał: Polipropylen
