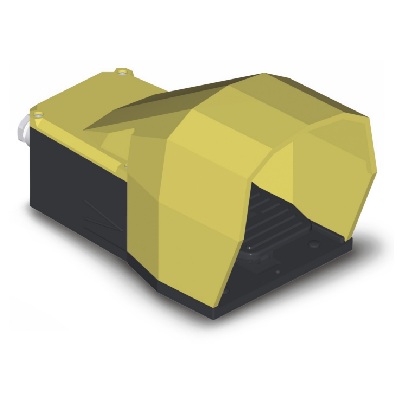

Wyłącznik nożny 6100


Opis

Wyłącznik nożny 6100 może służyć sterowania wszelkiego rodzaju maszynami przemysłowymi. Dostępne są w wykonaniach
obudów zarówno z plastiku jak i z aluminium. Przeznaczone są dla zwykłego obuwia jak i roboczego obuwia ochronnego, gdzie
osłona posiada większe rozmiary. Możliwe są wykonania pojedyncze, podwójne jak i z przyciskiem bezpieczeństwa STOP.
Każdy wyłącznik nożny może posiadać od 1 do 4 styków NO/NC.

Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami
Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Materiał obudowy

Stopień ochrony

Ochrona przed porażeniem

Mocowanie przewodu

Pozycja robocza
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

-40oC/+70oC

-25oC/+70oC

Tworzywo sztuczne / aluminium

IP53

Klasa I

Dławik M20

Pozioma

CE
Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3 A

10 A

250 V

300 V~

1*106 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

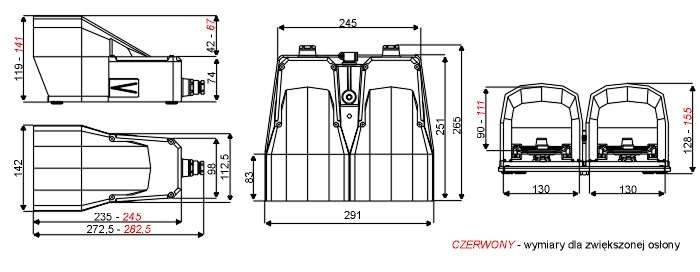

Wymiary

Dostępne wykonania

  Kod Typ Materiał Osłona Styki
PF04612100 Pojedynczy Tworzywo sztuczne Duża 1NO + 1NC
  PF04612200 Pojedynczy Tworzywo sztuczne Duża 2NO + 2NC
  PF04612300 Pojedynczy Tworzywo sztuczne Duża 3NO + 3NC
  PF04613000 Pojedynczy Tworzywo sztuczne Duża brak
  PF04613100 Podwójny Tworzywo sztuczne Duża 2NO + 2NC
  PF04613200 Podwójny Tworzywo sztuczne Duża 4NO + 4NC
  PF04614000 Podwójny Tworzywo sztuczne Duża brak
  PF04615100 Pojedynczy Aluminium Standard 1NO + 1NC
  PF04615200 Pojedynczy Aluminium Standard 2NO + 2NC
  PF04615300 Pojedynczy Aluminium Standard 3NO + 3NC
  PF04616000 Pojedynczy Aluminium Standard brak
  PF04616100 Podwójny Aluminium Standard 2NO + 2NC
  PF04616200 Podwójny Aluminium Standard 4NO + 4NC
  PF04617000 Podwójny Aluminium Standard brak
  PF04617100 Pojedynczy Aluminium Duża 1NO + 1NC
  PF04617200 Pojedynczy Aluminium Duża 2NO + 2NC
  PF04617300 Pojedynczy Aluminium Duża 3NO + 3NC
  PF04618000 Pojedynczy Aluminium Duża brak
  PF04618100 Podwójny Aluminium Duża 2NO + 2NC
  PF04618200 Podwójny Aluminium Duża 4NO + 4NC
  PF04619000 Podwójny Aluminium Duża brak
  PF04814100 Pojedynczy pod zawory Tworzywo sztuczne Standard bez zaworów
  PF04814600 Pojedynczy podzawory Tworzywo sztuczne Duża bez zaworów
